Зміст: Зняття ⇓ Встановлення ⇓
Зняття
Зняти панель приладів.

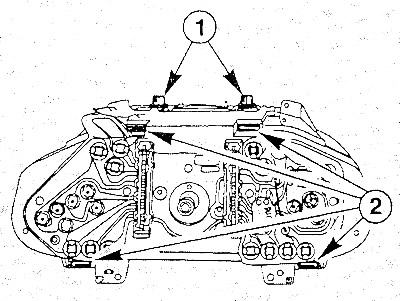

Повернути вліво дві лампи (1) з патронами та вийняти їх.
Відчепити чотири язички кріплення (2) і зняти захисне скло.

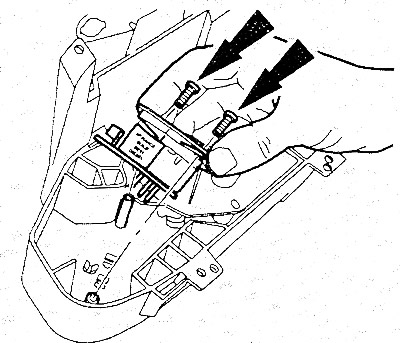

Відкрутити два гвинти кріплення тахометра та вийняти його.
Відкрутити два гвинти кріплення покажчика рівня палива/покажчика температури охолоджуючої рідини та вийняти покажчики.
Вихідний текст опубліковано на [mazbook.ru]
Увага: Обидва вказівники складають один вузол і не можуть бути зняті окремо.

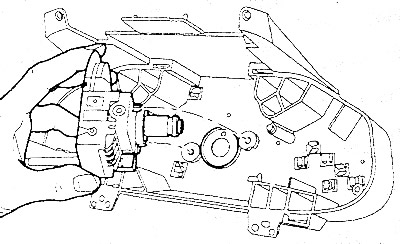

Відкрутити гвинти кріплення спідометра та витягнути його.

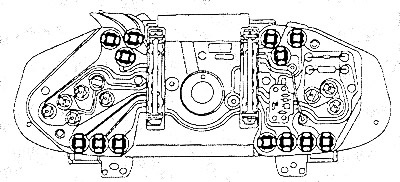

Повернути несправну контрольну лампу вліво і вийняти.
Увага: Лампа з патроном становлять один вузол і їх можна замінити лише разом.
Встановлення
Вставити нову контрольну лампу та закріпити її поворотом вправо.
Вставити спідометр і закріпити гвинтами.
Вставити покажчики рівня палива/температури рідини, що охолоджує, і закріпити гвинтами.
Вставити тахометр і закріпити гвинтами.
Вставити захисне скло на корпус та закріпити його.
Вставити зверху дві лампи і закріпити їх, повернувши праворуч.
Встановіть панель приладів.
