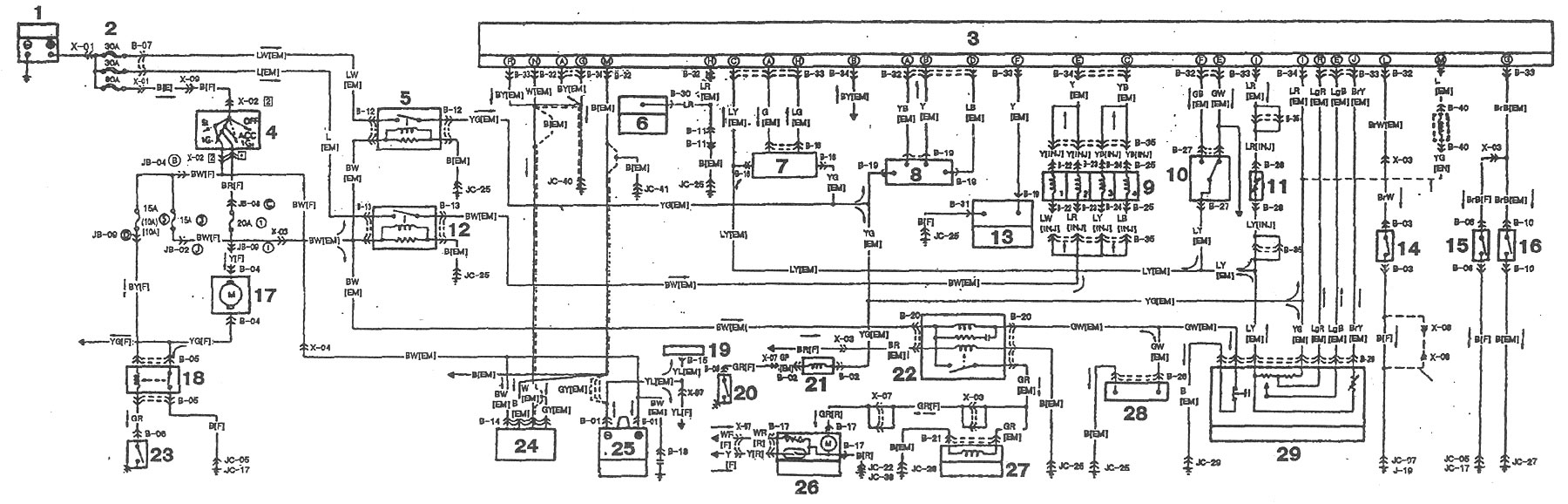

B-a2. Схема включения электродвигателя вентилятора системы охлаждения двигателя...

1 - Аккумуляторная батарея; 2 - Главный предохранитель; 3 - Электронный блок управления двигателем; 4 - Выключатель зажигания; 5 - Основное реле N 1; 6 - Резервный; 7 - Датчик атмосферного давления; 8 - Контрольный разъем; 9 - Датчик углового положения дроссельной заслонки; 11— Датчик температуры охлаждающей жидкости; 12 - Основное реле N 2; 13 - Резервный; 14 - Датчик температуры охлаждающей жидкости на радиаторе (ВКП.: при температуре ниже 17*С); 15 - Датчик выключения сцепления; 16 - Датчик нейтрального положения; 17 - Электродвигатель вентилятора системы охлаждения двигателя; 18 - Реле включения электродвигателя вентилятора системы охлаждения; 19 - Шунтирующий разъем; 20 - Выключатель гидропривода рулевого управления; 21 - Соленоидный клапан; 22 - Размыкающее реле; 23 - Датчик температуры охлаждающей жидкости (ВЫКЛ.: при температуре охлаждающей жидкости выше 97°С); 24 - Распределитель зажигания; 25 - Катушка зажигания; 26 - Топливный насос; 27 - Клапан дополнительной подачи воздуха; 28 - Контрольный разъем топливного насоса; 29 - Измеритель расхода воздуха.
