Ремонт головки цилиндров двигателей B3, B5, B6

Разборка

Отверните болт крепления зубчатого шкива распределительного вала, удерживая вал от проворота гаечным ключом.

Снимите зубчатый шкив распределительного вала.

Снимите смазочные магистрали коромысел.

Снимите упорную прокладку распределительного вала.

Выньте распределительный вал.

Освободите клапаны от сухарей, сжимая клапанные пружины приспособлением для сжатия пружин клапанов.

Снимите пружины с тарелками и пружины клапанов, положите по порядку.

Выньте клапаны.

Снимите маслоотражательные колпачки с направляющих втулок клапанов и опорные шайбы пружин.

Выпрессуйте сальник распределительного вала.

Промойте и очистите снятые детали и головку цилиндров.

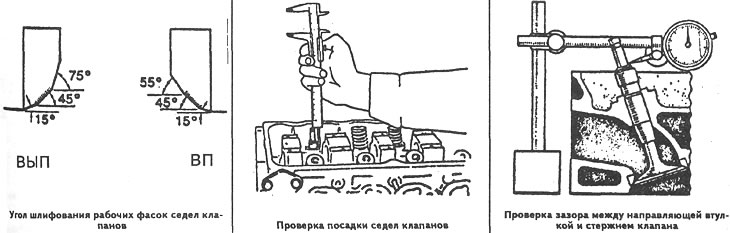

Проверьте, нет ли на рабочих фасках седел клапанов точечных раковин, коррозии и повреждений. Небольшие повреждения можно устранить шлифованием, снимая как можно меньше металла. После шлифования тщательно промойте седла и каналы головки цилиндров и продуйте их сжатым воздухом. Удалите нагар с клапанов. Убедитесь в отсутствии деформации стержня клапана и трещин на тарелке. Проверьте состояние рабочей фаски клапана. При мелких повреждениях ее можно прошлифовать, выдерживая требуемый угол фаски. Проверьте зазор между направляющими втулками и стержнями клапанов.

Если зазор между направляющей втулкой и клапаном увеличен, выпрессуйте направляющую втулку клапана с помощью выколотки Mazda 49 0249 010А в сторону верхней плоскости головки цилиндров.

Запрессуйте новую направляющую втулку с надетым стопорным кольцом с помощью той же выколотки Mazda 49 0249 010А до его упора в тело головки цилиндров.


Проверьте коробление сопрягающейся поверхности головки цилиндров.

Сборка

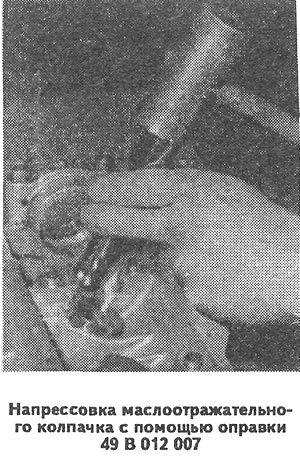

Напрессуйте на направляющие втулки клапанов маслоотражательные колпачки.



Вставьте клапаны в направляющие втулки.

Установите опорные шайбы, пружины, тарелки пружин. Сжимая пружины специальным приспособлением, установите сухари клапанов.

Смажьте распределительный вал моторным маслом и поставьте его на место.

Установите упорную прокладку распределительного вала.

Напрессуйте на передний конец распределительного вала новый сальник, предварительно смазав его моторным маслом.

Установите смазочные магистрали коромысел.

Вставьте шпонку в гнездо распределительного вала и наденьте на вал зубчатый шкив.

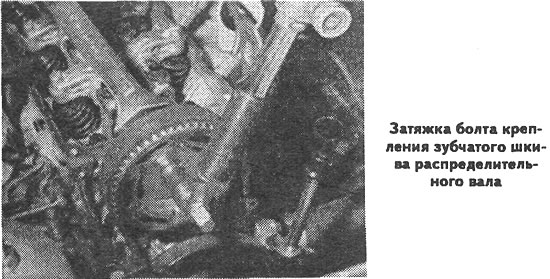

Заблокировав распределительный вал гаечным ключом, затяните болт крепления зубчатого шкива.



Поверните шкив распределительного вала до совмещения установочных меток механизма газораспределения.
