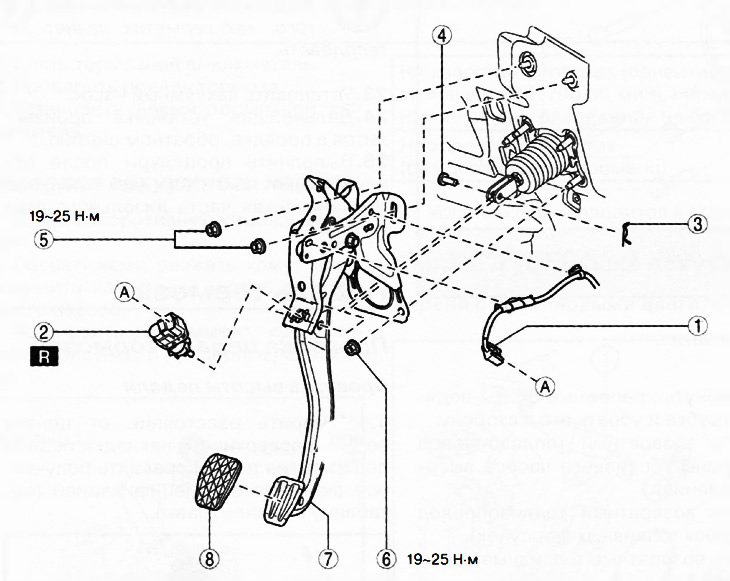

Снятие и установка педали тормоза (Mazda CX-5 KE)

Примечание: заменять деталь новой после каждого снятия.

Внимание.

• Зазор между тормозным выключателем и педалью тормоза автоматически регулируется до требуемого значения после вставки выключателя в установочное отверстие на кронштейне педали тормоза и повороте для фиксации. Если тормозной выключатель установлен неправильно, зазор может не соответствовать норме, вследствие чего работа стоп-сигналов будет нарушена. Поэтому перед установкой тормозного выключателя необходимо обязательно убедиться в том, что педаль тормоза установлена правильно и полностью отпущена.
• Поскольку зазор тормозного выключателя регулируется автоматически, повторная регулировка не требуется. Кроме того, при замене вакуумного усилителя тормозов или педали, а также после выполнения любых процедур, связанных с изменением хода педали тормоза, необходимо заменять тормозной выключатель новым.

1. Снять аккумуляторную батарею с полкой.


2. Отсоединить тормозные трубопроводы от главного тормозного цилиндра.

3. Версии с механической трансмиссией: отсоединить резервный шланг гидропривода сцепления от главного тормозного цилиндра.

4. Снять боковую облицовку со стороны водителя.

5. Снять передний левый воздуховод отопителя.

6. Отсоединить разъем тормозного выключателя.

7. Снять тормозной выключатель, повернув его на 45° по часовой стрелке.

8. Удалить пружинную шпильку и извлечь соединительный штифт вилки усилителя тормозов.

9. Отвернуть гайки крепления педального блока.

10. Сдвинуть вакуумный усилитель тормозов в сторону передней части автомобиля, чтобы вилка усилителя тормозов не задевала рычаг педали тормоза.

11. Снять педаль тормоза.

12. Установка производится в порядке, обратном снятию, с учетом следующего:

• Проверить педаль тормоза.
• При полностью отпущенной педали вставить новый тормозной выключатель в установочное отверстие кронштейна педального блока.

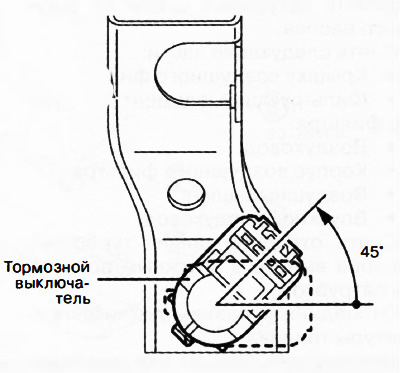

• Зафиксировать тормозной выключатель, повернув против часовой стрелки на 45°.

13. После установки долить в бачок тормозную жидкость, удалить воздух из тормозной системы и снова проверить уровень тормозной жидкости в бачке.

Проверка тормозного выключателя

Внимание. Проверять тормозной выключатель, не снимая его с педали тормоза. В противном случае нормальная работа тормозного выключателя не гарантируется. Если тормозной выключатель снимается с педали тормоза, заменить его новым.

1. Снять нижнюю панель со стороны водителя.

2. Снять передний воздуховод отопителя.

3. Отсоединить разъем тормозного выключателя.

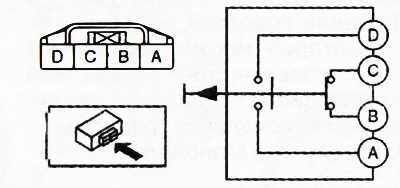

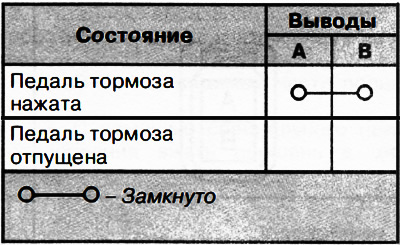

4. Проверить непрерывность цепи между выводами разъема выключателя по приведенной ниже таблице.



(Оригинал статьи размещён на MAZbook.ru)
5. Если результаты проверки не соответствуют приведенным в таблице значениям, заменить тормозной выключатель новым.
