Снятие и установка топливных форсунок ТНВД (Mazda CX-5 KE)

Примечание.

: заменять деталь новой после каждого снятия.

: использовать специальный инструмент или приспособления.

: нанести масло.

Внимание.

• Течи топливопроводов находящейся под давлением системы опасны. Топливо может воспламениться и причинить повреждения оборудования, серьезные травмы или даже гибель людей. Кроме того, топливо может попасть на кожу и в глаза человека. Для предотвращения этого необходимо обязательно производить процедуру сброса давления в системе питания.
• Человек, несущий на себе заряд статического напряжения, может стать причиной воспламенения или взрыва, которые могут привести к гибели или серьезным травмам. Перед выполнением работ на топливной системе необходимо снять с себя статический заряд, коснувшись кузова автомобиля.
• Касание кончика топливной форсунки рукой или нажатие на него любым предметом может стать причиной неисправности. Соблюдать чрезвычайную осторожность при обращении с топливными форсунками.
• При снятии топливной рампы герметичность топливных форсунок нарушается. Обязательно заменять стопорные кольца, уплотнительные кольца круглого сечения и тефлоновые уплотнения топливных форсунок новыми.
• Не снимать датчик давления с топливной рампы.

Снятие топливных форсунок

1. Выполнить сброс давления в топливной системе (см. соответствующий раздел выше).


2. Отсоединить отрицательную клемму аккумуляторной батареи.

3. Снять декоративную крышку двигателя.

4. Снять впускной коллектор (см. главу "Система впуска и выпуска").

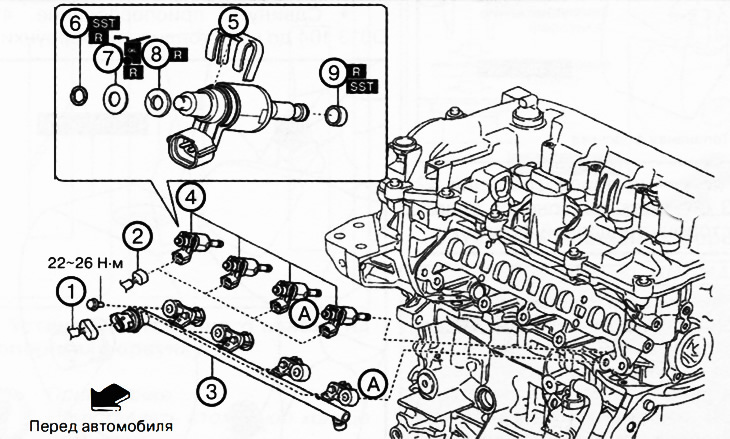

5. Отсоединить разъем датчика давления топлива.

6. Отсоединить разъемы топливных форсунок.

7. Снять топливопроводы высокого давления.

8. Снять топливную рампу.

9. Извлечь топливные форсунки.

10. Удалить проставки с топливных форсунок.

Примечание. При удалении стопорного кольца с топливной форсунки следить за тем, чтобы не повредить форсунку инструментом.

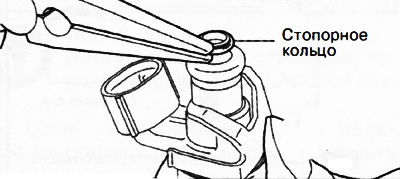

11. Удалить стопорное кольцо с форсунки, как показано на рисунке.



12. Снять уплотнительное кольцо круглого сечения с топливной форсунки.

13. Снять стопорную шайбу с топливной форсунки.

Примечание. При растягивании тефлонового уплотнения следить за тем, чтобы не повредить форсунку инструментом.

14. Удалить тефлоновое уплотнение с топливной форсунки:

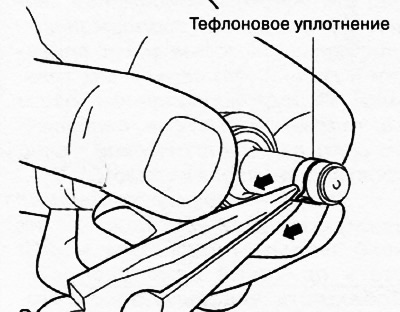

Растянуть тефлоновое уплотнение, как показано на рисунке.

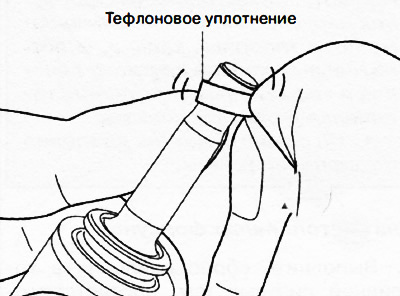

Снять тефлоновое уплотнение, как показано на рисунке.

Установка топливных форсунок

Установка производится в порядке, обратном снятию. После установки выполнить необходимые операции после обслуживания системы питания.

При установке учитывать следующее:

Установка тефлонового уплотнения на топливную форсунку

Примечание. Приспособления 49 D013 102, 49 D013 103 и 49 D013 104 являются компонентами комплекта 49 0013 1А0.

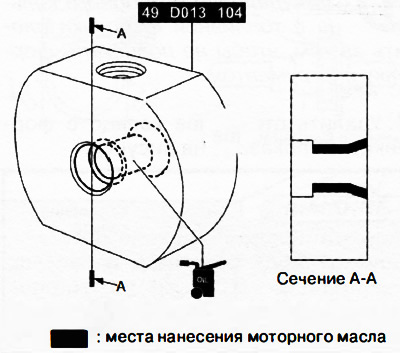

Нанести моторное масло на приспособление 49 0013104.

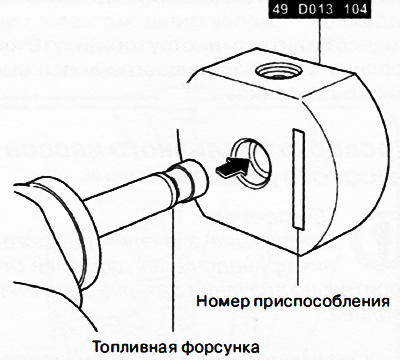

Установить приспособление 49 0013 104 меткой в сторону топливной форсунки.

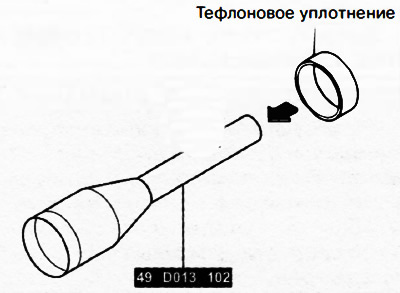

Вставить новое тефлоновое уплотнение на приспособление 49 0013 102.

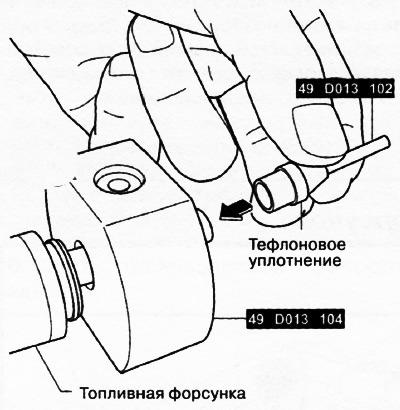

Установить приспособление 49 0013 102 с тефлоновым кольцом на кончик топливной форсунки.

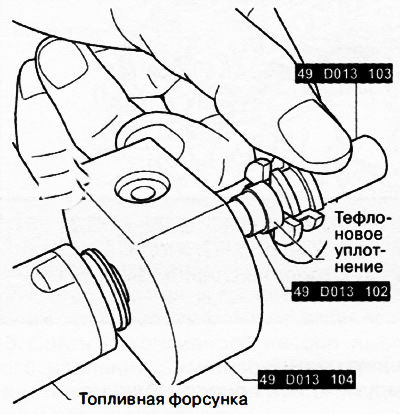

С помощью приспособления 49 0013 103 сдвинуть тефлоновое уплотнение в сторону топливной форсунки.



Сдвинуть тефлоновое уплотнение в положение, показанное на рисунке, после чего снять приспособление 49 0013 103.

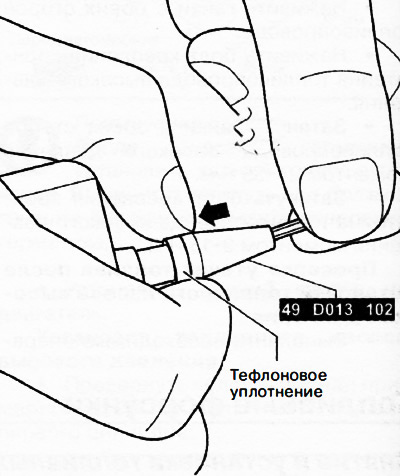

Вручную сдвинуть тефлоновое уплотнение на топливную форсунку и снять приспособление 49 0013 102.

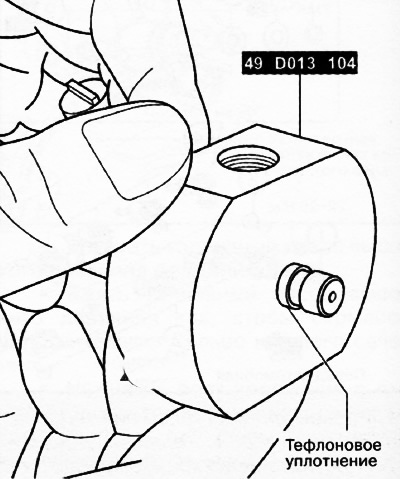

Сдвинуть приспособление 49 0013 104 до края топливной форсунки.

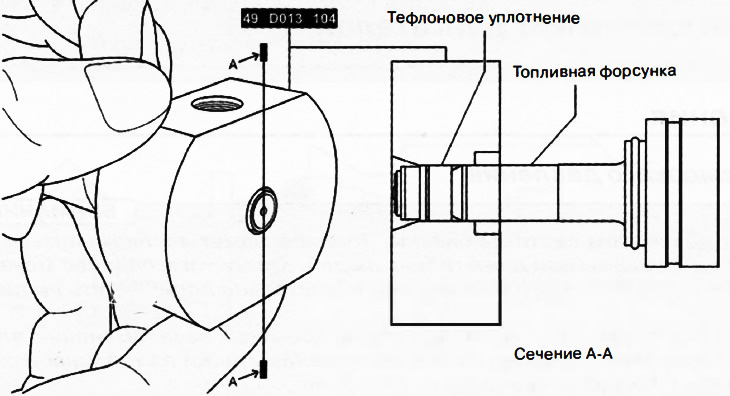

Удерживать приспособление 49 0013 104 не менее 30 секунд в показанном на рисунке положении, чтобы правильно расположить тефлоновое уплотнение на топливной форсунке.

Установка стопорной шайбы на топливную форсунку

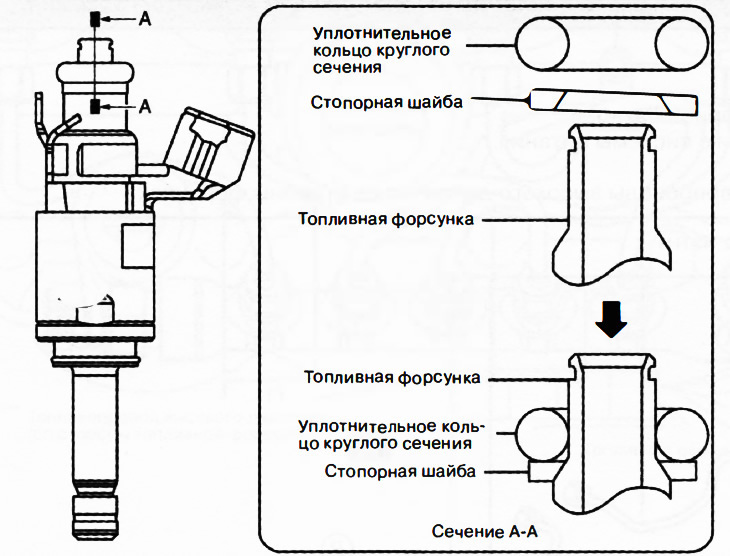

Установить стопорную шайбу в правильном направлении.

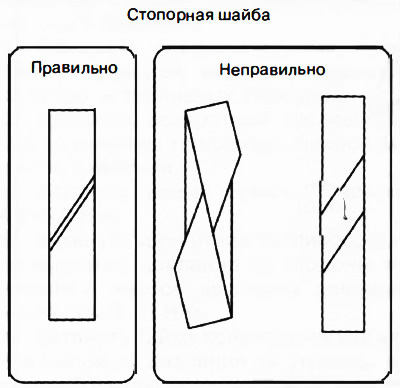

После установки стопорной шайбы убедиться, что она установлена правильно.

Установка стопорного кольца на стопорную форсунку

Примечание.

• Не вставлять стопорное кольцо под углом.
• Прилагать усилие параллельно специальному приспособлению.

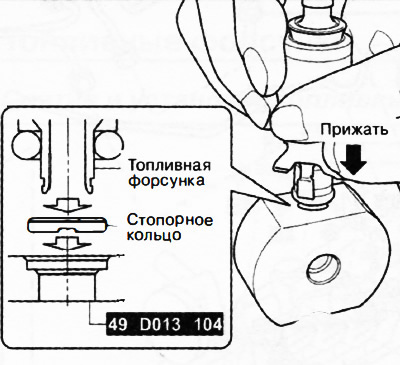

Поместить новое стопорное кольцо на специальное приспособление, как показано на рисунке, следя за правильным направлением стопорного кольца, после чего прижать приспособление к топливной форсунке до щелчка.

Установка топливных форсунок

Внимание. При нанесении моторного масла на топливную форсунку оно может попасть во впрысковые отверстия и ухудшить качество распыла топлива. Для предотвращения этого наносить моторное масло нужно на сторону головки блока цилиндров.

Нанести моторное масло на резьбу установочных отверстий топливных форсунок.

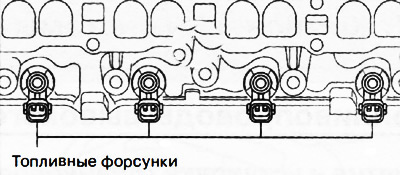

Вставить топливные форсунки в установочные отверстия одну за другой, следя за направлением установки форсунок.

Установка топливной рампы

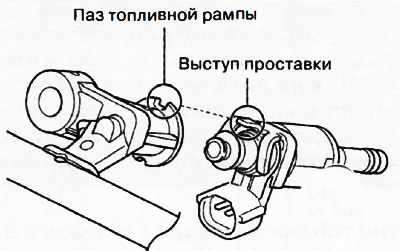

Установить топливную рампу на топливные форсунки, совместив выступ проставки с пазом топливной рампы.



Наживить болты крепления топливной рампы, вкрутив их до контакта с топливной рампой.

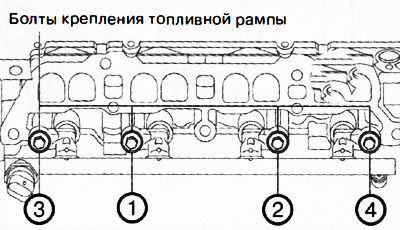

Затянуть болты крепления топливной рампы на полоборота в указанной на рисунке последовательности.



Затянуть болты крепления топливной рампы еще на пол-оборота в указанной на рисунке последовательности (всего один оборот с учетом предыдущего шага).

Затянуть болты крепления топливной рампы в указанной на рисунке последовательности моментом 22-26 Нм.
