Схема 13. Система амортизации, привод зеркала заднего вида и прикуриватель моделей выпуска до 1985 года (Mazda Capella GC)

0

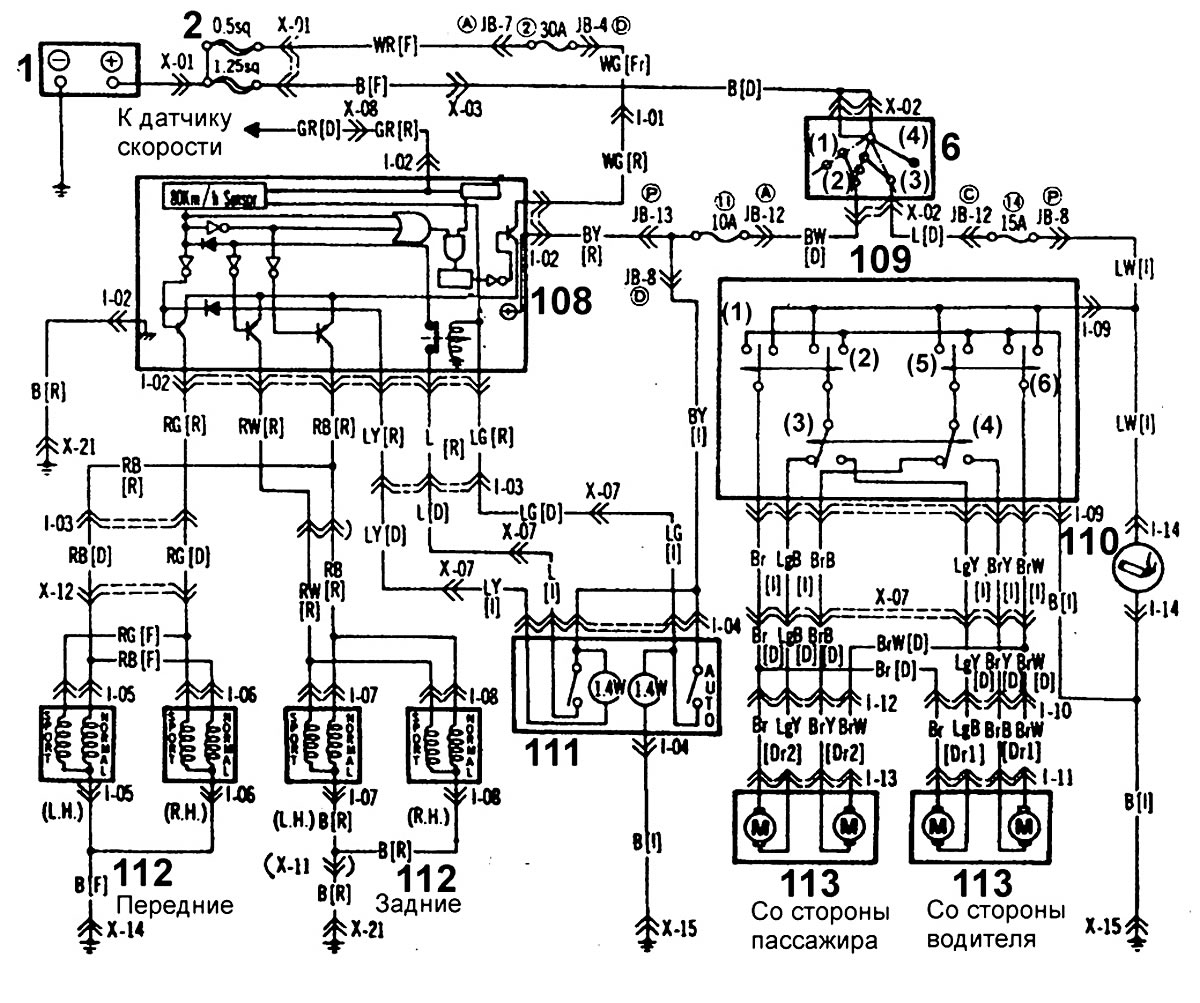

Схема 13. Система амортизации, привод зеркала заднего вида и прикуриватель моделей выпуска до 1985 года

Открыть большую картинку в новой вкладке »

Открыть большую картинку в новой вкладке »

Условные обозначения к электрической схеме находятся здесь →

Статья опирается на данные сайта: mazbook.ru

Эта статья доступна на: английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском

Этот текст был проверен: Георгий Афанасьев
