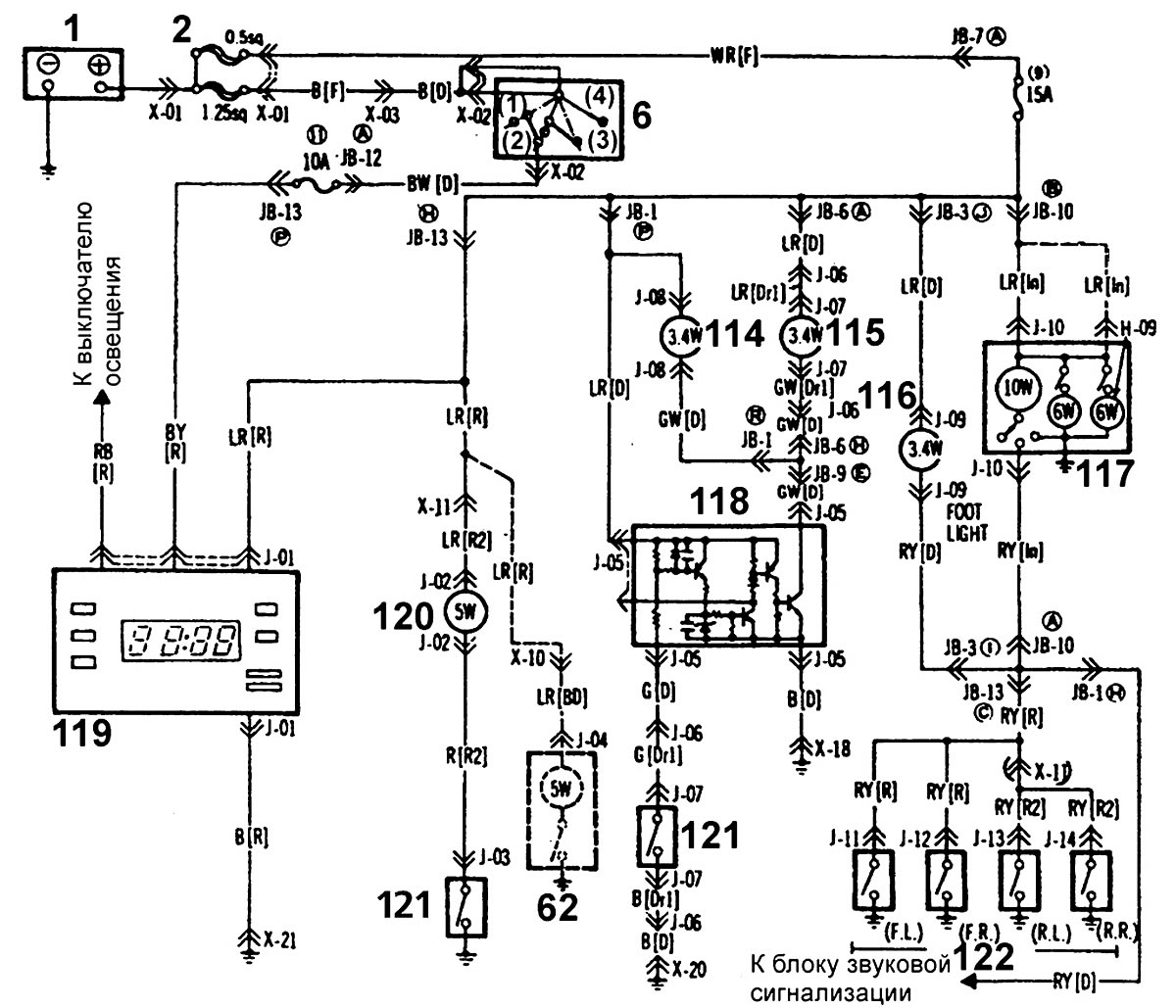

Схема 14. Часы, освещение багажника, подсветка выключателя зажигания и цилиндра замка двери, освещение салона и нижнее освещение моделей выпуска до 1985 года
Открыть большую картинку в новой вкладке »
Условные обозначения к электрической схеме находятся здесь →
