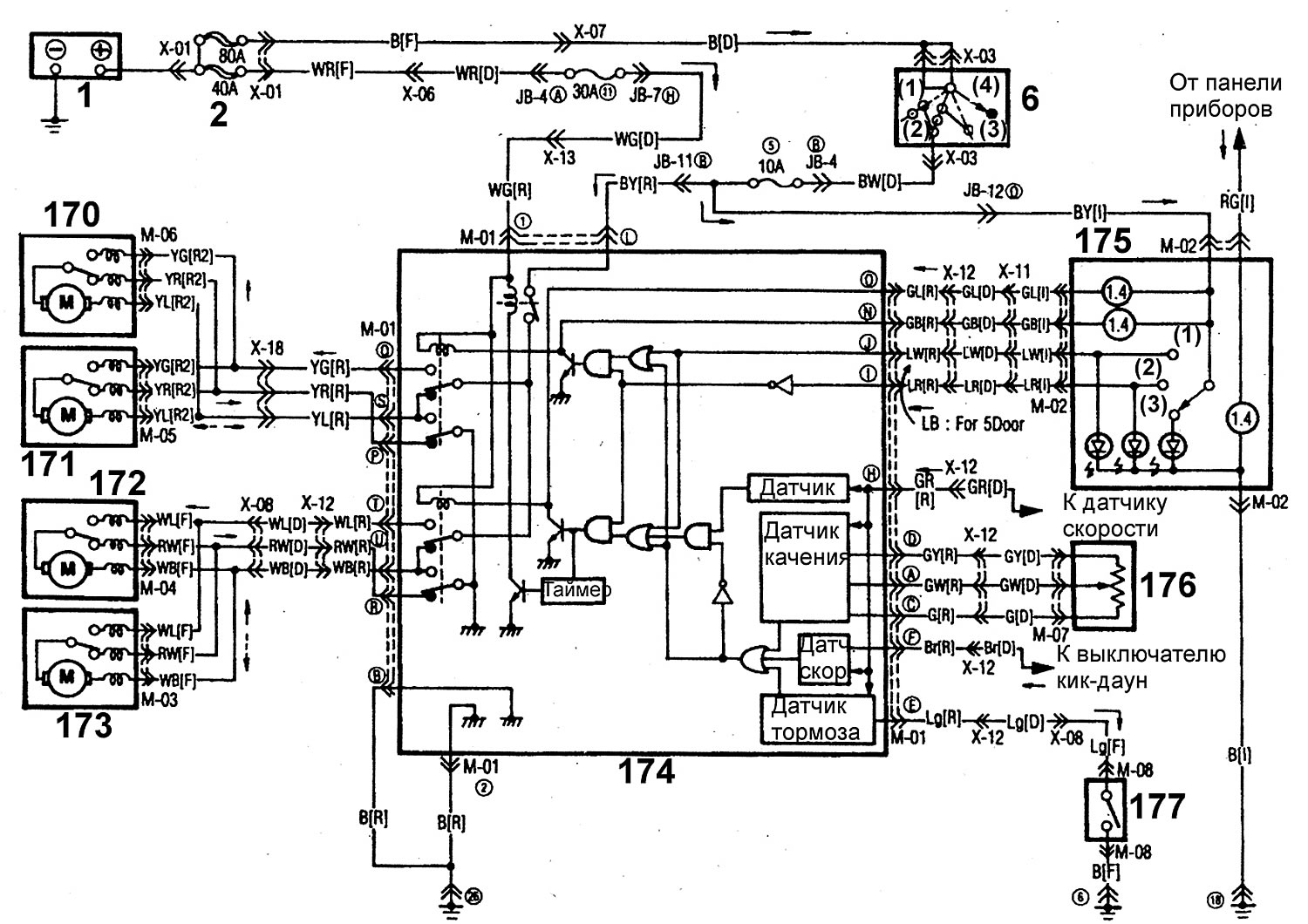

Схема 51. Система управления подвеской с автоматической регулировкой моделей (с 1986 года выпуска) с карбюраторными двигателями
Открыть большую картинку в новой вкладке »
Условные обозначения к электрической схеме находятся здесь →
Схема 51. Система управления подвеской с автоматической регулировкой моделей (с 1986 года выпуска) с карбюраторными двигателями (Mazda Capella GC)
Открыть большую картинку в новой вкладке »
Условные обозначения к электрической схеме находятся здесь →
