Схема 47. Стеклоподъемники и центральный замок моделей (с 1986 года выпуска) с карбюраторными двигателями (Mazda Capella GC)

  • Главная
  • Мазда Капелла
  • Capella GC (1982-1992)
  • Электрооборудование
  • Электрические схемы
  • Схема 47. Стеклоподъемники и центральный замок моделей (с 1986 года выпуска) с карбюраторными двигателями
0

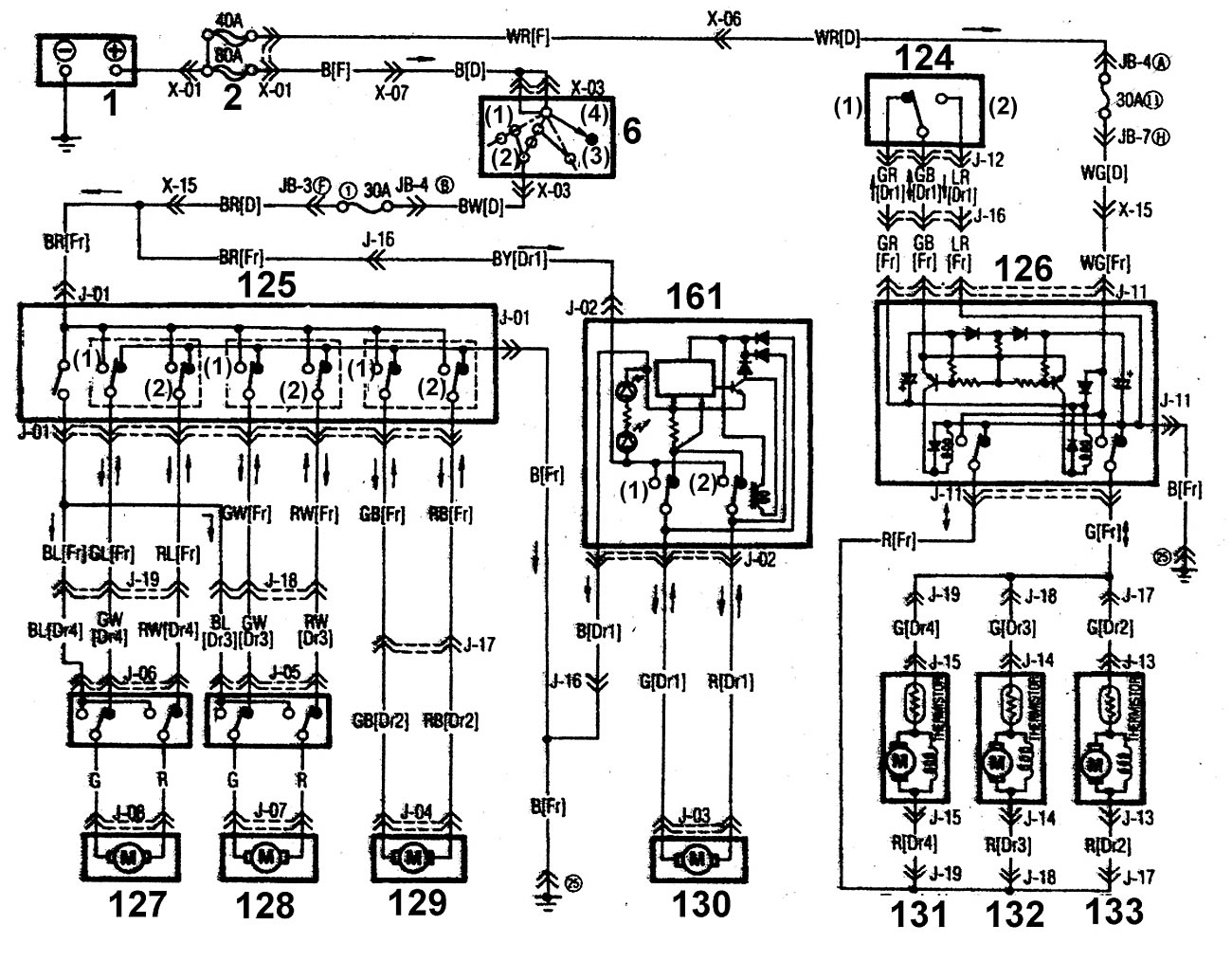

Схема 47. Стеклоподъемники и центральный замок моделей (с 1986 года выпуска) с карбюраторными двигателями



Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »

Условные обозначения к электрической схеме находятся здесь →

Оригинальный материал на сайте: www.MAZbook.ru
Эта статья доступна на: английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском
Этот текст был проверен: Георгий Афанасьев
