Схема 42. Контрольные лампы поворота и аварийной световой сигнализации, звуковой сигнал, стоп-сигнал... (Mazda Capella GC)

0

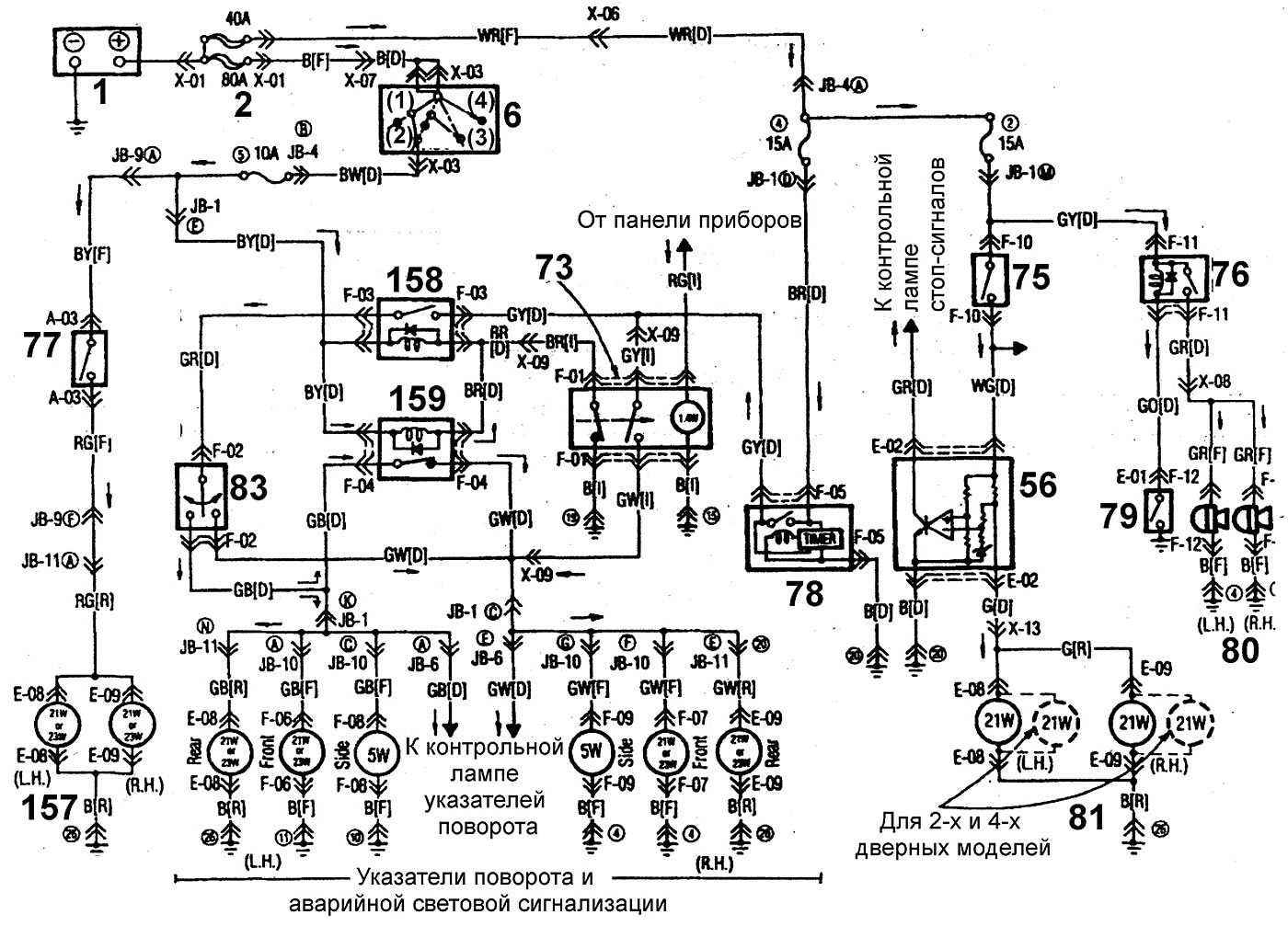

Схема 42. Контрольные лампы поворота и аварийной световой сигнализации, звуковой сигнал, стоп-сигнал и фонари заднего хода моделей (с 1986 года выпуска) с карбюраторными двигателями

Открыть большую картинку в новой вкладке »

Открыть большую картинку в новой вкладке »

Условные обозначения к электрической схеме находятся здесь →

(Оригинальный материал на сайте: mazbook.ru)

Эта статья доступна на: английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском

Этот текст был проверен: Георгий Афанасьев
