Схема 39 и 40. Комбинация приборов и датчики моделей выпуска до 1985 года
Главная
Мазда Капелла
GC
(1982-1992)
Электрооборудование
Электрические схемы
0

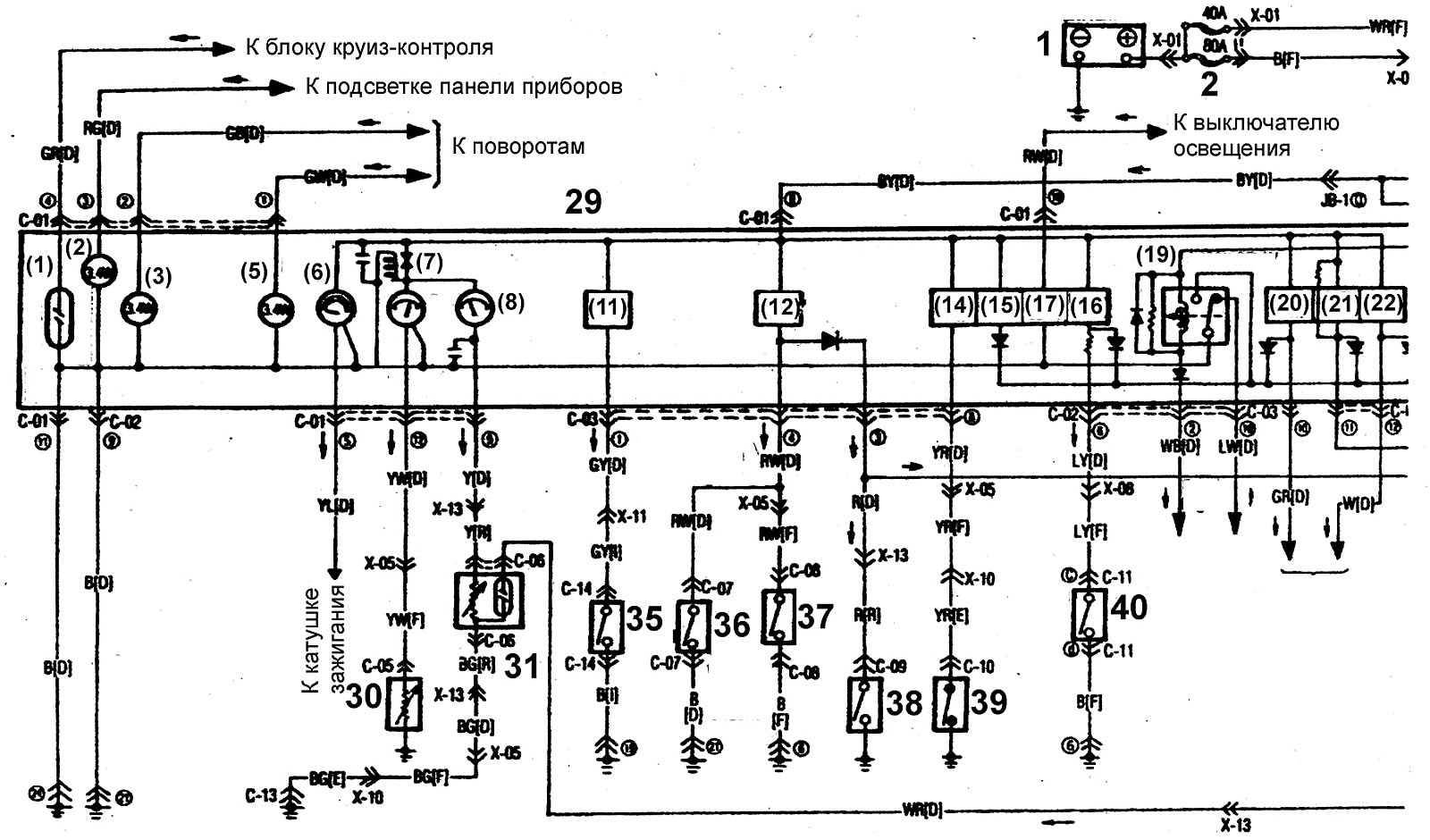

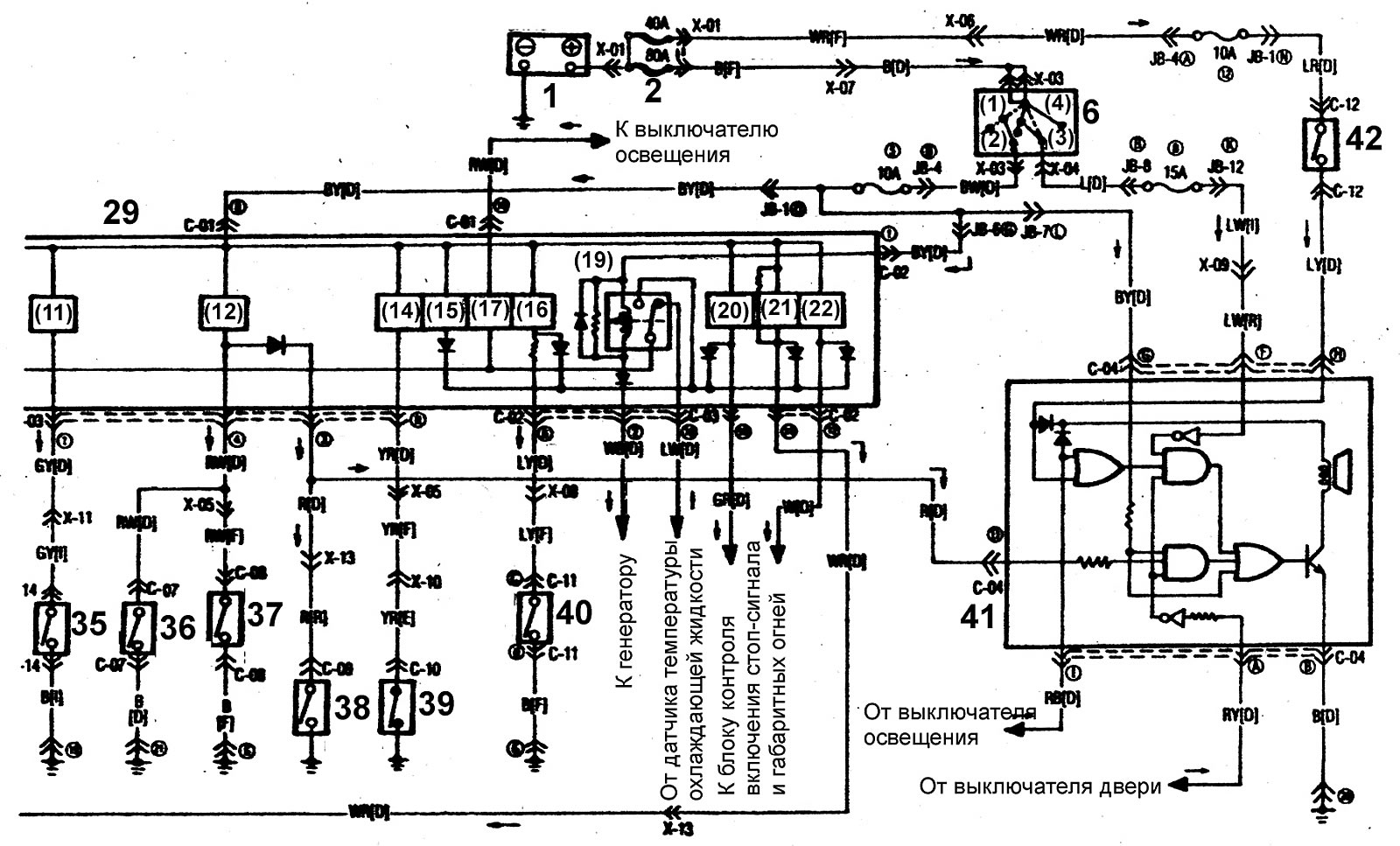

Схема 39 и 40. Комбинация приборов и датчики моделей выпуска до 1985 года
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
Условные обозначения к электрической схеме находятся
здесь →
