Схема 34. Система управления подвеской с автоматической регулировкой (Mazda Capella GC)

0

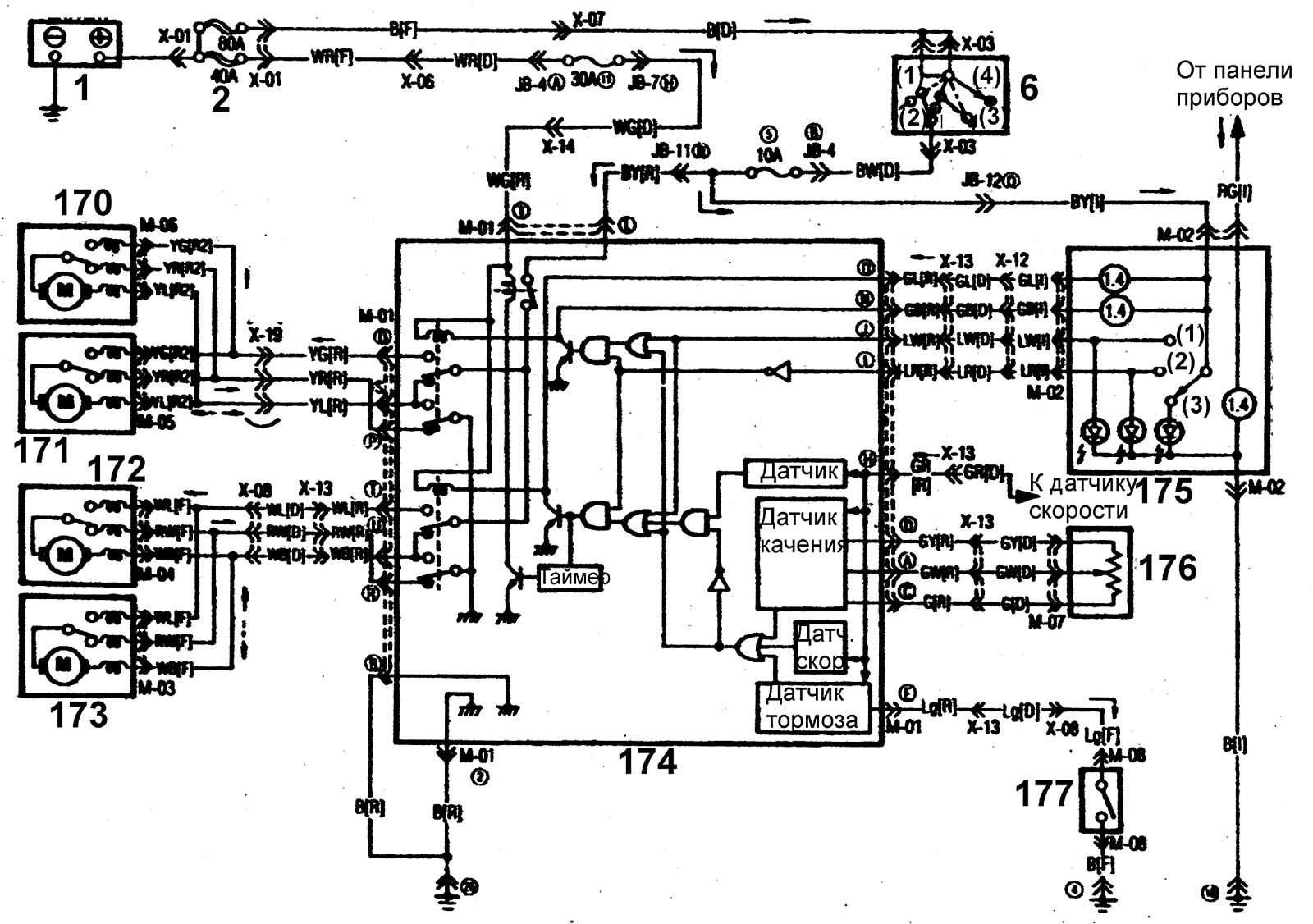

Схема 34. Система управления подвеской с автоматической регулировкой (модели с системой распределенного впрыска топлива)

Открыть большую картинку в новой вкладке »

Открыть большую картинку в новой вкладке »

Условные обозначения к электрической схеме находятся здесь →

Данные предоставлены сайтом: MazBook
