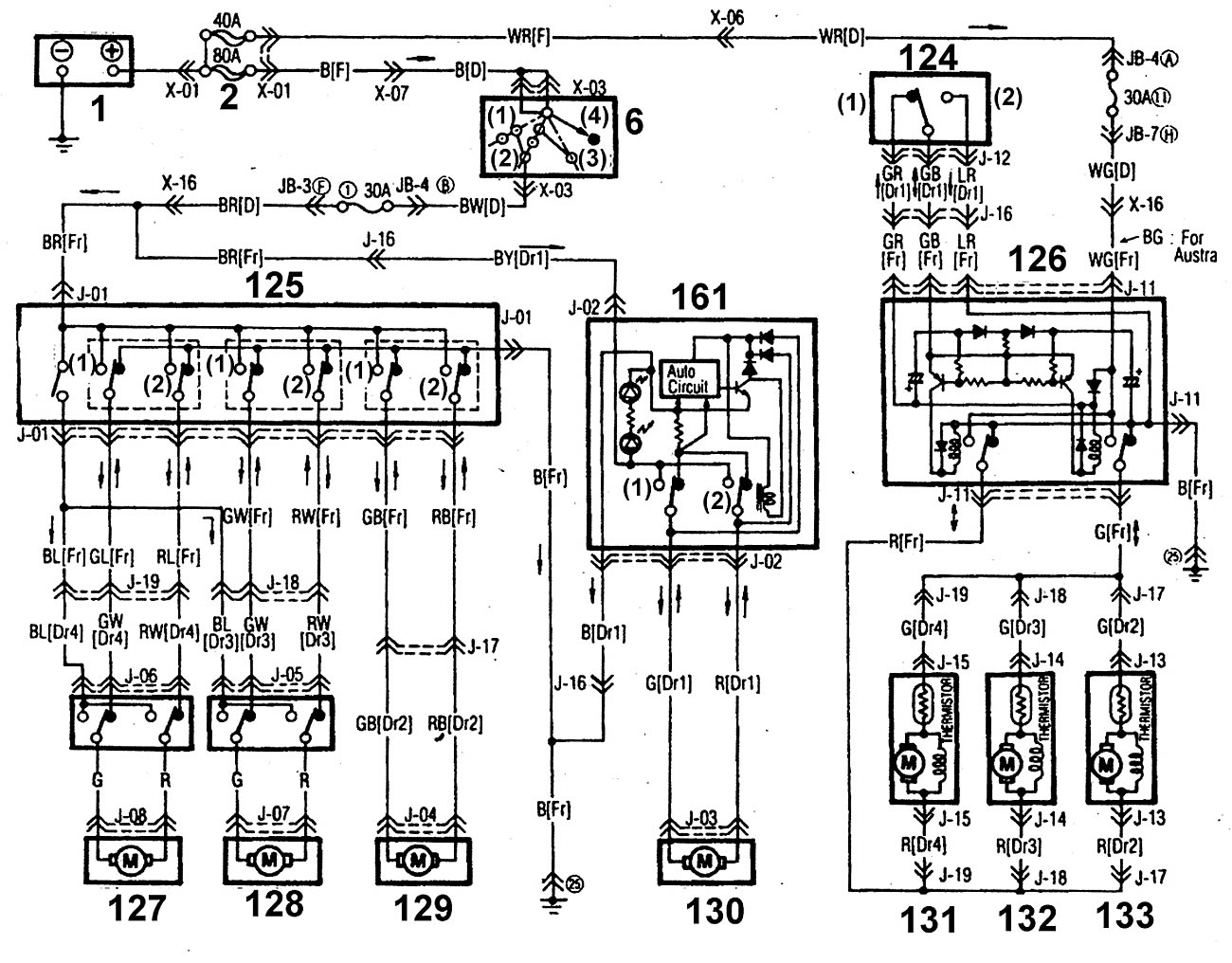

Схема 29. Стеклоподъемники и центральный замок моделей с системой распределенного впрыска топлива

0

Схема 29. Стеклоподъемники и центральный замок моделей с системой распределенного впрыска топлива

Открыть большую картинку в новой вкладке »

Условные обозначения к электрической схеме находятся здесь →
