Схема 28. Обогреватель заднего стекла, зеркала заднего вида и прикуриватель моделей с системой распределенного впрыска топлива (Mazda Capella GC)

0

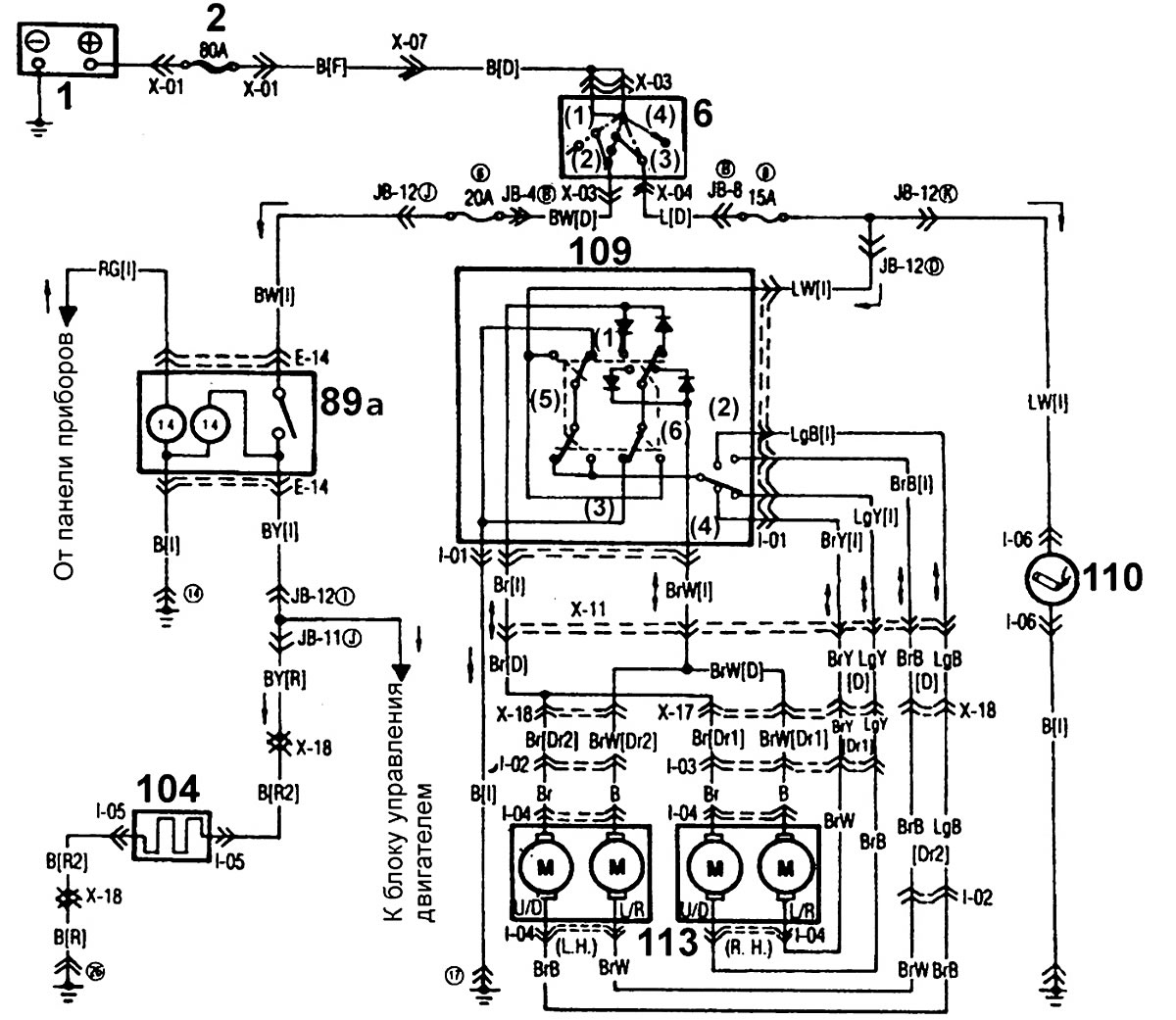

Схема 28. Обогреватель заднего стекла, зеркала заднего вида и прикуриватель моделей с системой распределенного впрыска топлива

Открыть большую картинку в новой вкладке »

Открыть большую картинку в новой вкладке »

Условные обозначения к электрической схеме находятся здесь →

[Статья перепечатана с портала: www.MAZbook.ru]

Эта статья доступна на: английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском

Этот текст был проверен: Георгий Афанасьев
