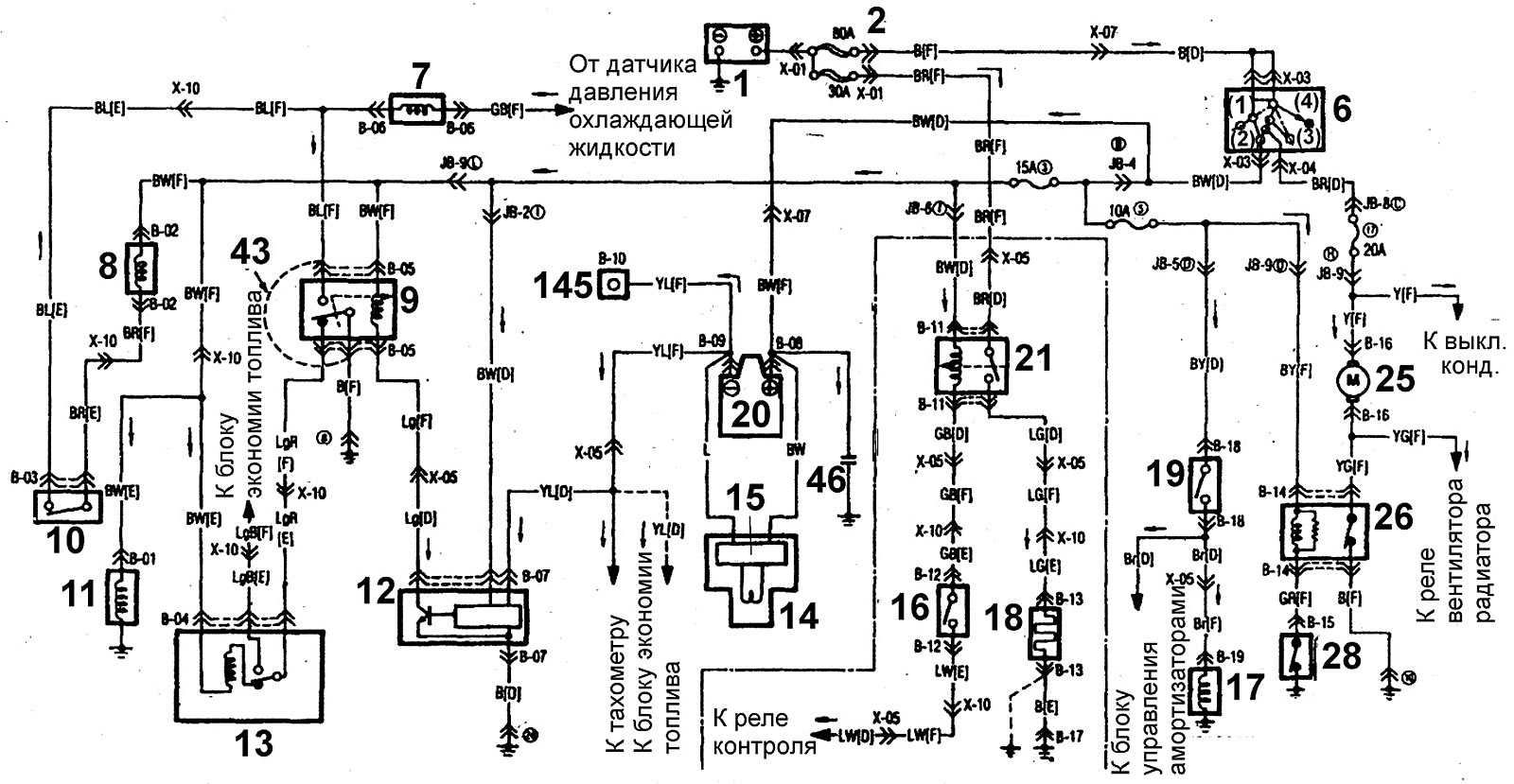

Схема 37. Система управления двигателем, вентилятор радиатора, система зажигания, электромагнитный клапан прекращения подачи топлива, электромагнитный клапан включения пониженной передачи и обогреватель моделей (с 1986 года выпуска) с карбюраторными двигателями
Открыть большую картинку в новой вкладке »
Условные обозначения к электрической схеме находятся здесь →
