Идентификационный номер (VIN) автомобиля

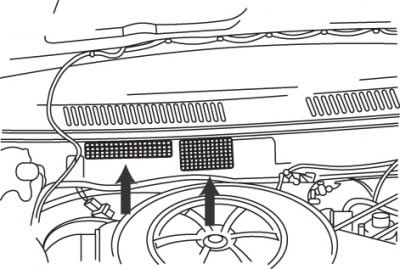

Рис. 1.39. Расположение идентификационного номера (VIN) автомобиля в моторном отсеке

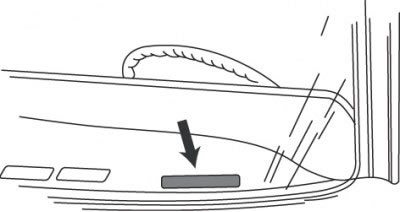

Рис. 1.40. Расположение идентификационного номера (VIN) автомобиля в верхней части панели приборов со стороны водителя
Поскольку документация и списки запасных частей компилируются на основе системы номеров, то номер определенной модели автомобиля очень важен для правильной идентификации требуемого элемента. Идентификационный номер (VIN) автомобиля расположен в моторном отсеке (рис. 1.39), на некоторых автомобилях он находится в верхней части панели приборов со стороны водителя, его можно увидеть через ветровое стекло (рис. 1.40). Номер указывается и в техпаспорте автомобиля. Он содержит информацию об изготовителе, модели и типе кузова, дату выпуска автомобиля.
Идентификационный номер двигателя

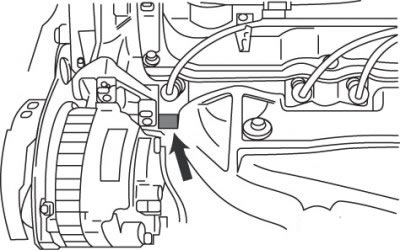

Рис. 1.41. Расположение идентификационного номера двигателя
Номер выбит на блоке цилиндров под свечой зажигания первого цилиндра рядом с генератором (рис. 1.41).
Номер коробки передач
Номер выбит на табличке, прикрепленной к торцу под задней стороной головки блока цилиндров.
Номер генератора
Размещен на ярлыке, прикрепленном к его корпусу.
Табличка на соответствие нормам токсичности отработавших газов
Табличка прикреплена с нижней стороны капота.
Информационные данные, указывающие положение вакуумного шланга, рекомендуемые смазочные материалы и график проверки натяжения приводного ремня, размещены с нижней стороны капота.
Идентификация кузова
Идентификационный ярлык кузова находится на перегородке моторного отсека.
Таблички с указанием давления в шинах

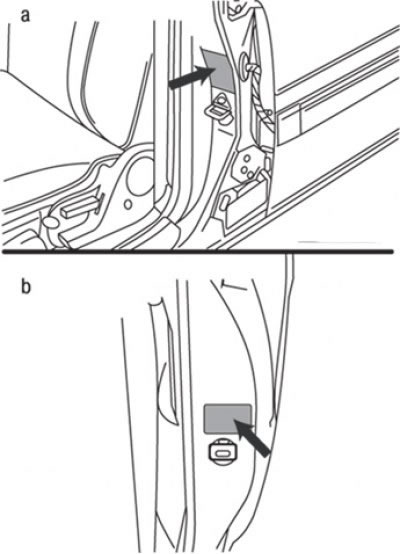

Рис. 1.42. Расположение таблички с указанием давления в шинах: а – четырех- и пятидверные модели; b – двухдверные модели
Рекомендуемое давление в шинах содержится в табличке, закрепленной на стойке двери водителя (рис. 1.42).
