Расположение крышки радиатора
В 4-цилиндровых моделях крышка радиатора расположена с правой стороны, прямо на радиаторе, а верхний шланг расположен с левой стороны. В 6-цилиндровых двигателях крышка расположена слева на расширительном бачке.
Внимание! Двигатель должен полностью остыть.
Снятие и установка
Расширительный бачок
1. Отсоедините перепускной шланг радиатора от расширительного бачка.

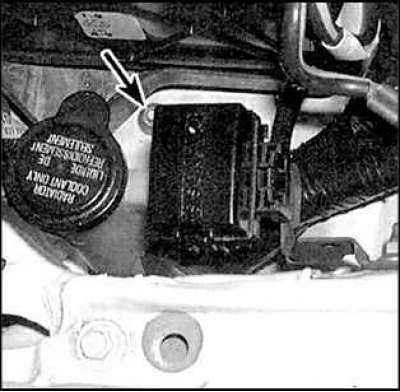

2. Выкрутите монтажный болт расширительного бачка (указан стрелкой).

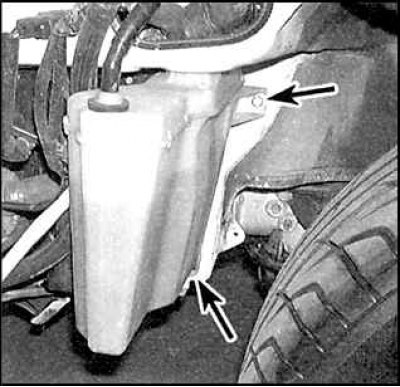

3. Выкрутите два болта в нижней части отделения двигателя (указаны стрелками). Снимите бачок. Слейте охлаждающую жидкость в подходящую емкость и осмотрите бачок на наличие трещин.
Радиатор
4. Отсоедините провод минусовой клеммы аккумулятора.
5. Слейте охлаждающую жидкость.
6. Снимите охлаждающие вентиляторы.

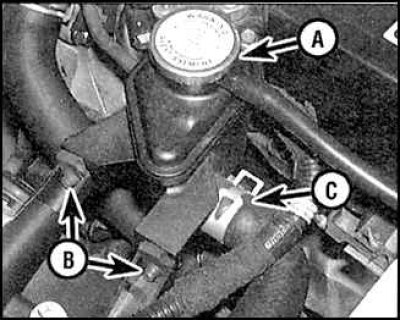

7. Отсоедините перепускную трубку расширительного бачка, ослабьте зажимы шлангов радиатора, выкрутите блоты (В) и снимите верхний (С) и нижний шланги радиатора.

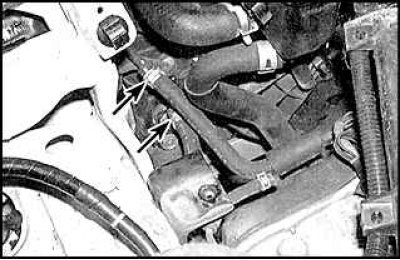

8. Отсоедините шланги (указаны стрелками) от масляного радиатора и закройте шланги крышками.

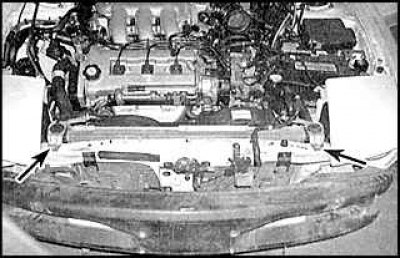

9. Выкрутите болты радиатора (указаны стрелками) и снимите его.
10. Осмотрите радиатор на наличие следов утечки и повреждений. Проверьте, не заблокированы ли внутренние каналы радиатора. При необходимости радиатор нужно отремонтировать в специализированной мастерской.
11. Сжатым воздухом вычистите грязь и насекомых, застрявших между ребрами радиатора.
12. Установка проводится в обратном порядке снятия.
