Оглавление: Снятие ⇓ Установка ⇓

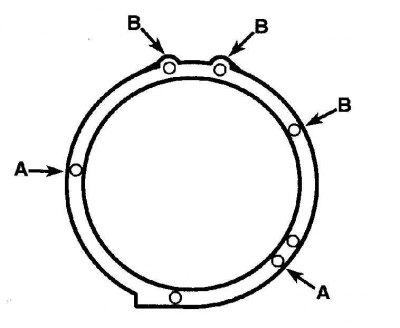

Расположение болтов коробки передач и двигателя (4-цилиндровые модели 1993 г. с КПП 4EAT/ GF4A-EL)

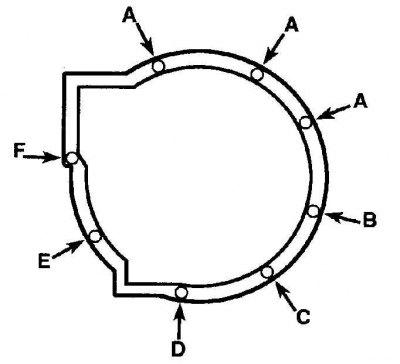

Расположение болтов коробки передач и двигателя (6-цилиндровые модели 1993 и более поздних годов с КПП 4EAT/ GF4A-EL)

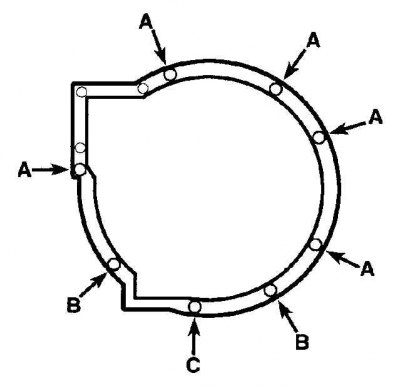

Расположение болтов коробки передач и двигателя (4-цилиндровые модели 1994 и более поздних годов с КПП 4EAT/ GF4A-EL)
Снятие
1. Отсоедините провод минусовой клеммы аккумулятора. Снимите аккумулятор и его кронштейн.
2. Снимите воздухозаборный патрубок и воздушный фильтр.
3. Снимите стартер.
4. Отсоедините провод заземления коробки передач и снимите датчик коробки передач.
5. Отсоедините жгут проводов коробки передач от кожуха коробки.
6. Отсоедините тросик рычага переключения передач от коробки передач.
7. Отсоедините провод датчика скорости автомобиля.
8. Отсоедините трубки радиатора трансмиссионной жидкости от коробки передач.

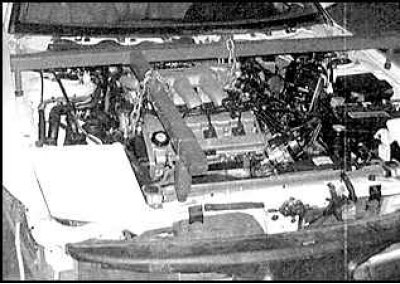

9. Поднимите и закрепите переднюю часть автомобиля. Закрепите двигатель на распорке, установленной над отделением двигателя.

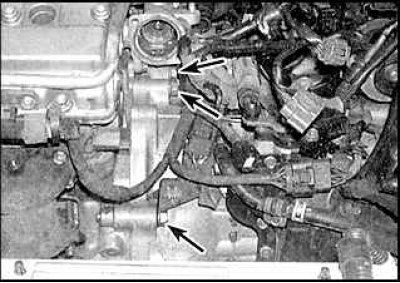

10. Выкрутите верхние болты, крепящие коробку передач к двигателю (стрелки).
11. Отсоедините кронштейн топливного фильтра и сдвиньте фильтр в сторону.
12. Снимите левую опору двигателя.
13. Снимите передние колеса.
14. Слейте трансмиссионную жидкость.
15. В четырехцилиндровых двигателях снимите опорный кронштейн впускного коллектора.
16. В шестицилиндровых двигателях снимите выпускную систему.
17. Отсоедините промежуточный вал от коробки передач.
18. Снимите ведущие полуоси и промежуточный вал.
19. Вставьте втулки или специальные заглушки в отверстия полуосей.

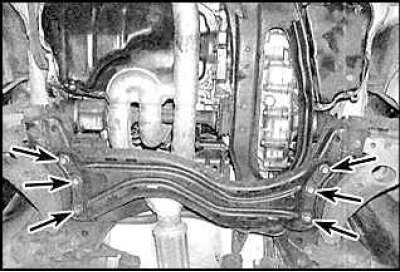

20. Снимите защитные щитки. Снимите поперечину коробки передач, выкрутив болты (стрелки).
21. В шестицилиндровых двигателях отсоедините провода левого и правого кислородных датчиков.

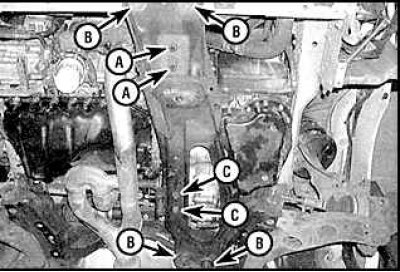

22. Выкрутите шесть болтов, скрутите две гайки и снимите опору коробки передач (А – болты, крепящие двигатель к опоре; В – болты, крепящие опору к кузову; С – болты, крепящие коробку передач к опоре).
23. Скрутите гайки гидротрансформатора.
24. Установите домкрат под коробку передач.
25. Снимите опору коробки передач и кронштейн опоры.
26. Выкрутите оставшиеся болты коробки передач и двигателя.
27. Отсоедините коробку передач от двигателя и опустите ее на домкрате.
Установка
Установка коробки передач проводится в обратном порядке снятия.
