Проверка

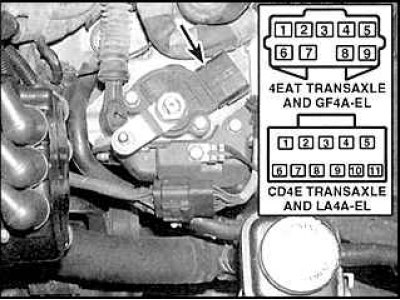

1. Отсоедините провод датчика (в углу показано расположение контактов в контактном гнезде датчика).
2. Установите рычаг переключения передач по очереди в каждое из положений. Проведите замеры и сравните полученные результаты с данными в таблицах Проверка датчика коробки передач (4ЕТ и GF4А-EL) и Проверка датчика коробки передач (CD4Е и LA4А-EL).
Проверка датчика коробки передач (4ЕТ и GF4А-EL)
| Положение переключателя датчика | Цепь замкнута (контакты) |
| P | 1 и 5; 6 и 9 |
| R | 1 и 4 |
| N | 1 и 8; 6 и 9 |
| D | 1 и 2 |
| 1 | 1 и 7 |
| 2 | 1 и 3 |
Проверка датчика коробки передач (CD4Е и LA4А-EL)
| Положение переключателя датчика | Цепь замкнута (контакты) |
| P | 1 и 7 (3770 – 4607 Ом); 8 и 2 |
| R | 1 и 7 (1304 – 1593 Ом); 5 и 3 |
| N | 1 и 7 (660 – 807 Ом); 8 и 2 |
| D | 1 и 7 (361 – 442 Ом) |
| 1 | 1 и 7 (190 – 232 Ом) |
| 2 | 1 и 7 (78 – 95 Ом) |
Регулировка (4EAT и GF4F-EL)
1. Установите рычаг переключения передач в нейтральное положение. Отсоедините тросик рычага переключения передач от переключающего рычага на коробке передач.

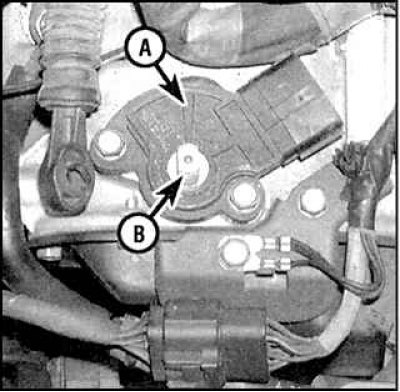

2. Ослабьте болты переключателя и поверните его так, чтобы совместить метку нейтрального положения (А) с переключающим штоком (В).
3. Отсоедините провод датчика и подсоедините омметр к контактам, отвечающим за нейтральное положение. Цепь между контактами должна быть замкнута.
4. Затяните болты переключателя и установите рычаг и тросик.
Замена
1. Поднимите и закрепите переднюю часть автомобиля.
2. Отсоедините провод от датчика.
3. Установите рычаг переключения передач в нейтральное положение.
4. Выкрутите болты датчика.
5. Установите новый переключатель и отрегулируйте датчик.
