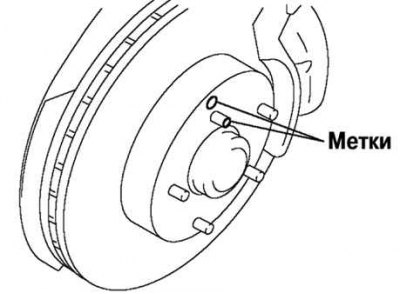

Рис. 6.39. Нанесение меток на болт ступицы и тормозной диск
Промаркируйте болт ступицы колеса и тормозной диск перед снятием для последующей установки (рис. 6.39).
Открутите болт крепления и снимите тормозной шланг.
Снимите крышку направляющего штифта и сам штифт.

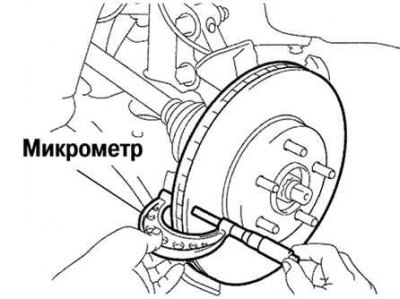

Рис. 6.40. Измерение толщины тормозного диска
С помощью микрометра измерьте толщину тормозного диска (рис. 6.40).
- Стандартная толщина: 26 мм.
- Минимальная толщина: 24 мм.
Замените диск, если толщина диска меньше минимально допустимой.
Закрепите тормозной диск на ступице колеса колесными гайками (в двух местах или более).

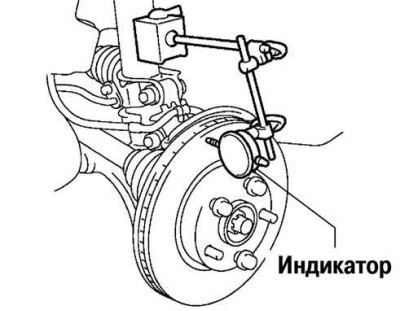

Рис. 6.41. Проверка биения диска с помощью индикатора
Статья скопирована с ресурса Mazbook
Проверьте биение индикатором (рис. 6.41).
Точка измерения: на расстоянии 10 мм от наружной кромки диска.
Максимальное биение: 0,05 мм или менее.
Внимание! Перед проведением измерения убедитесь, что осевой люфт равен 0 мм.
Если биение значительное, отыщите точку минимального биения, последовательно смещая положение установки тормозного диска на ступице на одно отверстие.
Удалите ржавчину или грязь с поверхности контакта тормозного диска и ступицы колеса.
Установите тормозной диск и выровняйте метки, сделанные перед снятием.
