Условное обозначение светодиода на схемах
Светодиоды различаются по номинальному прямому току (обычно, он равен 10-20 мА), по цвету, по типу корпуса. Для светодиода также важна полярность подключения. У круглых диодов с двумя выводами один вывод, как правило, короче и имеет электрод внутри светодиода большего размера (обычно, это катод).
Виды светодиодов
Стандартными характеристиками светодиода являются максимальный ток и падение напряжения. Обозначим эти характеристики IL и UL соответственно.
Подключение светодиода
Согласно закону Ома:
При этом рекомендуется иметь некоторый запас надежности светодиода. Типичным коэффициентом надежности считается 0,75 — отношение фактического (расчетного) тока, проходящего через светодиод, к максимальному (указанному в характеристиках).
С учетом данной поправки получаем итоговую формулу:
Также следует учитывать, что мощность резистора (P) должна быть достаточной, чтобы он не перегорел, то есть не меньше, чем:
где единицы измерения P — Вт, US и UL — В, R — Ом.
Получив точные значения сопротивления и мощности, нужно выбрать номиналы резистора из стандартного ряда — округление при этом производят в большую сторону.
Что же делать, если у вас есть светодиод и нет его точных характеристик?
Большинство наиболее распространенных светодиодов обладают примерно одинаковыми характеристиками: падение напряжения для желтых и красных светодиодов составляет 2-2,5 В; для синих, зеленых, белых — 3-3,8 В. Типовой ток маломощного светодиода 10-20 мА. Обеспечив светодиоду ток больший, чем тот, на который он рассчитан, мы его наверняка сожжем, поэтому лучше произвести расчет для крайнего случая: напряжение бортовой сети (Us) 14 В (типичное значение при работающем двигателе), падение напряжения на светодиоде 2,5 В, ток потребления 10 мА.
Требуемое сопротивление составит
а мощность
Что делать, если хочется подключить несколько светодиодов?

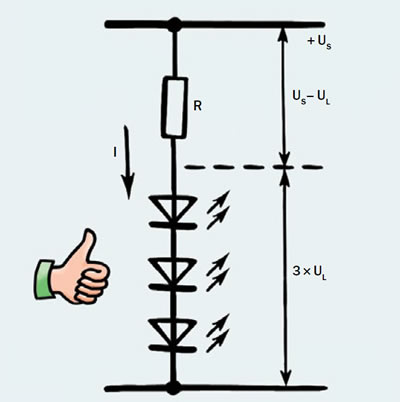

Правильное подключение светодиодов
Подключение нескольких светодиодов в параллель с помощью одного резистора — неправильное решение. Обычно светодиоды имеют некоторый разброс параметров, различное падение напряжения, поэтому один из диодов может светиться ярче и брать на себя тока больше, что многократно ускоряет естественную деградацию кристалла светодиода и в итоге приводит к выходу его из строя. Если требуется подключить несколько светодиодов, используйте токоограничивающий резистор для каждого, либо включайте их последовательно.
Неправильное параллельное подключение светодиодов
В этом случае формулы для расчета токоограничивающего резистора:
где единицы измерения R — Ом, US, ULn — В, I — А; n — количество светодиодов.
[Статья скопирована с веб-сайта: Mazbook]
Мощность резистора должна быть достаточной, чтобы он не перегорел, то есть не меньше, чем:
где единицы измерения R — Ом, US, ULn — В, P — Вт; n — количество светодиодов.
