Принцип действия системы впрыска топлива Motronic ML4.1

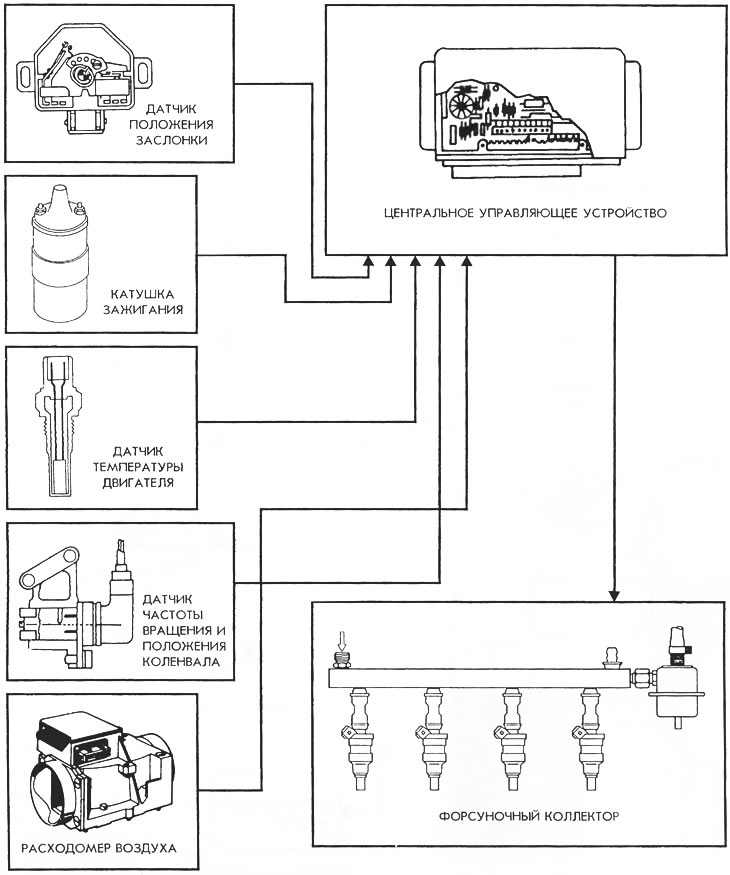

Центральное управляющее устройство получает сигналы от следующих датчиков:

• датчика положения заслонки,
• датчика температуры двигателя,
• датчика положения коленвала двигателя.

Проанализировав эти сигналы, устройство посылает форсункам информацию о длительности впрыска и сигнал к катушке зажигания (изменение точки зажигания).

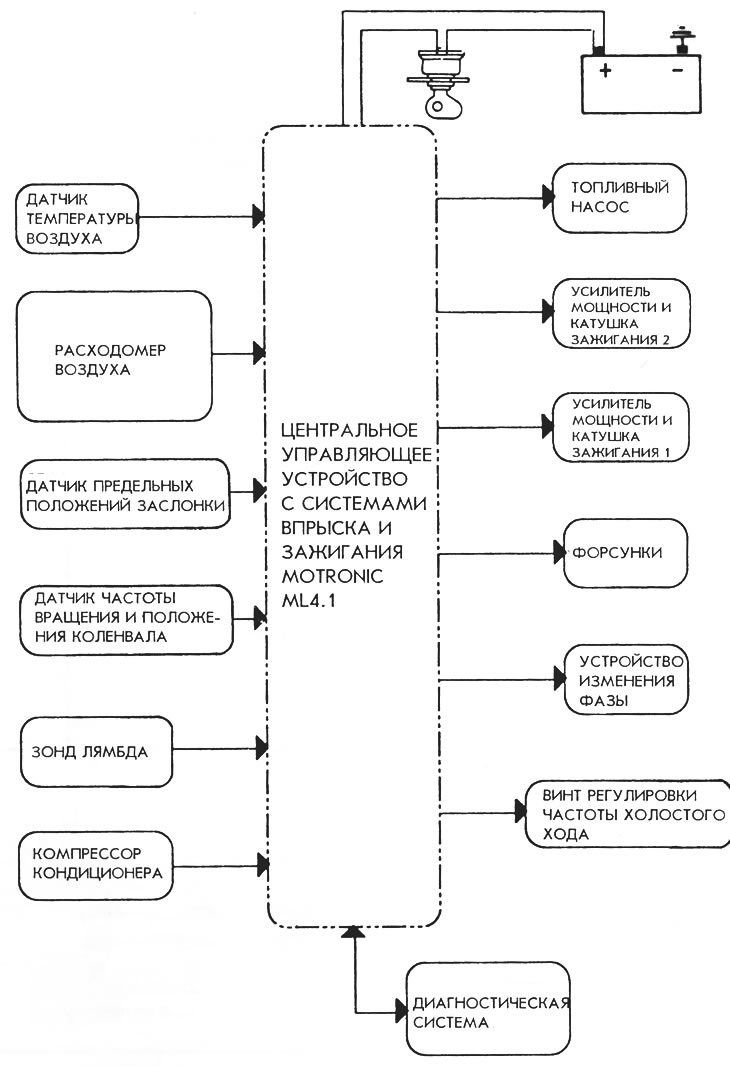

Блок-схема
