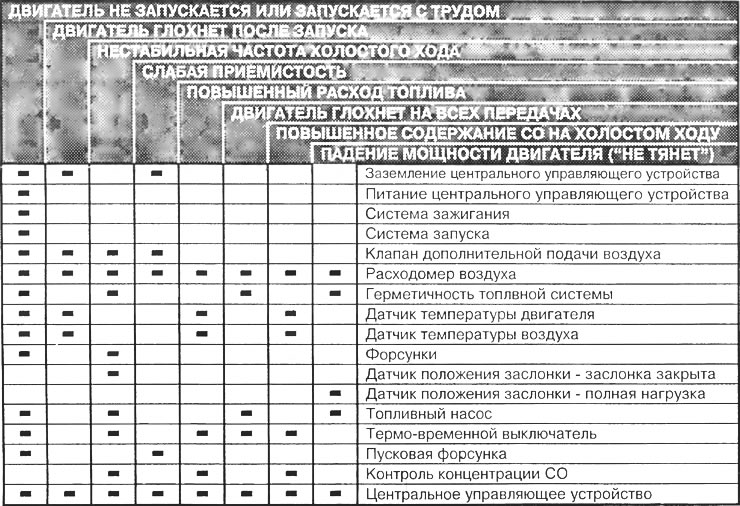

Таблица 5. Неисправности системы и ответственные за них узлы
Таблица 6. Контрольные параметры
| Параметр | Величина |
| Volkswagen Golf Gti 1.8, Volkswagen Jetta Gti 1.8, Volkswagen Polo | |
| Частота холостого хода, об/мин | 850±50 |
| Концентрация СО, % | 0,5...1,5 |
| Сопротивление клапана дополнительного воздуха, Ом | 30 ..50 |
| Сопротивление датчика заслонки, контакты "6" - "11", Ом | |
| - в состоянии покоя, | 0 |
| - полная нагрузка | ∞ |
| Сопротивление расходомера массы воздуха, контакты "21"-"17", Ом | 500...1100 |
| Сопротивление форсунки, Ом | 4...5 |
| Сопротивление датчика температуры двигателя, Ом | 15°C-3600 30°C-1300 80°C-250 |
| Сопротивление датчика температуры воздуха, Ом | 160...300 |
| Концентрация СО2, % | ＞12,0 |
| Концентрация СН на холостом ходу | ＜300 |
| Давление топлива, бар | 2,8...3,2 |
