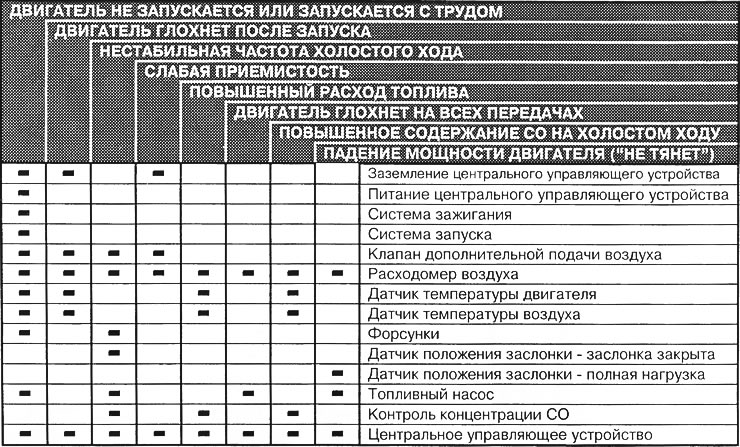

Таблица 1. Неисправности системы и ответственные за них узлы
Таблица 2. Контрольные параметры
| Параметр | Величина | ||
| Alfa Romeo 33 (1.7 л) Opel Kadett 1.8 Opel Omega 1.8 Peugeot 405 GRI SRI (1.9 л) Citroen BX 19GTI | Fiat Uno Turbo 1.3 (89 r.) | Lancia Y10 (1.3 л) Lancia Thema 16V | |
| Частоту холостого хода, об/мин | 850...900 | 850...950 | 800...900 |
| Концентрация СО, % | 1,0...2,0 | 1,2...1,8 | 0,5...1,5 |
| Концентрация СО2, % | ＞12 0 | ＞12,0 | ＞12,0 |
| Концентрация СН | ＜300 | ＜300 | ＜300 |
| Сопротивление датчика заслонки (min), контакты "5"-"15" ЦУУ, Ом | |||
| - в состоянии покоя | 1 | 14 | 1 |
| - полная нагрузка | ∞ | ∞ | ∞ |
| Сопротивление датчика заслонки (max), контакты "5"-"14" ЦУУ, Ом | |||
| - в состоянии покоя | ∞ | ∞ | ∞ |
| - полная нагрузка | 1 | 1 | 1 |
| Сопротивление форсунки, Ом | 14...18 | 14...18 | 14...18 |
| Давление топлива, бар | 2,3...2,7 | 2,3...2,7 | 2,3...2,7 |
| Сопротивление датчика температуры двигателя (измерять непосредственно на датчике), Ом | -10°C-9000 0°C-6000 +10°C-3800 +15°C-3000 +20°C-2500 +25°C-2100 +30°C-1700 +40°C-1200 +60°C-600 +80°C-330 | -10°C-9000 0°C-6000 +10°C-3800 +15°C-3000 +20°C-2500 +25°C-2100 +30°C-1700 +40°C-1200 +60°C-600 +80°C-330 | -10°C-9000 0°C-6000 +10°C-3800 +15°C-3000 +20°C-2500 +25°C-2100 +30°C-1700 +40°C-1200 +60°C-600 +80°C-330 |
| Сопротивление расходомера воздуха, контакты "1"-"3" Ом | см. выше | см. выше | см. выше |
| Сопротивление расходомера воздуха, контакты "2"-"3", Ом | 10...200 | 10...200 | 10...200 |
| Сопротивление расходомера воздуха, контакты "3"-"4", Ом | 500...1000 | 500...1000 | 500...1000 |
| Сопротивление клапана дополнительного воздуха, Ом | 40...75 | 40...75 | 40...75 |
