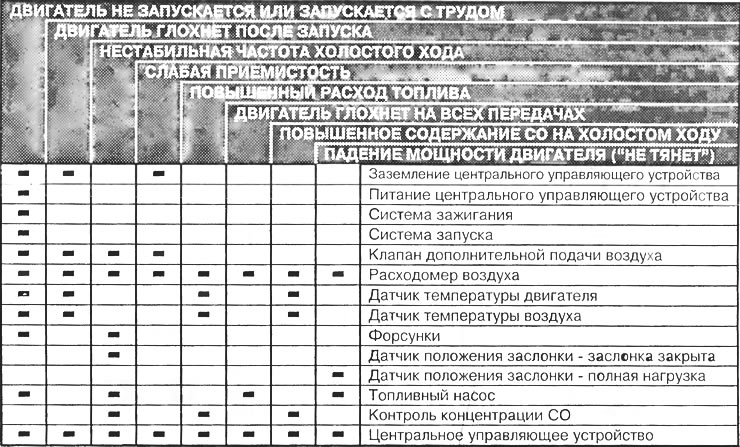

Таблица 3. Неисправности системы и ответственные за них узлы
Таблица 4. Контрольные параметры
| Параметр | Величина | |||
| Peugeot 505 (6V) | Saab 900 Turbo (16V), Saab 9000i | Volvo 480/440 Turbo (двиг. В 18F/FT) | Volvo 740 16 V (двиг. V 204 Е) | |
| Частота холостого хода, об/мин | 750...850 | 850...900 | 850 | 850 |
| Концентрация СО, % | 0,8...1,5 | 0,9. .1,5 | 0,5...1,0 | 0,5...1,0 |
| Концентрация СО2, % | ＞12,0 | ＞12,0 | ＞12,0 | ＞12,0 |
| Концентрация СН | ＜300 | ＜300 | ＜300 | ＜300 |
| Сопротивление датчика заслонки (min), Ом | контакты "3"-"25" ЦУУ | контакты "3"-"25" ЦУУ | контакты "3"-"2" ЦУУ | контакты "2"-"5" ЦУУ |
| - в состоянии покоя | 1 | 1 | 1 | 1 |
| - полная нагрузка | ∞ | ∞ | ∞ | ∞ |
| Сопротивление датчика заслонки (max), Ом | контакты "12"-"25" ЦУУ | контакты "12"-"25" ЦУУ | контакты "3"-"5" ЦУУ | |
| - в состоянии покоя | ∞ | ∞ | ∞ | ∞ |
| - полная нагрузка | 1 | 1 | 1 | 1 |
| Сопротивление форсунки, Ом | 15...17 | 14...18 | 15...17 | 15...17 |
| Давление топлива, бар | 2,3...2,7 | 2,2...2,7 | 2,9 | 2,9 |
| Сопротивление датчика температуры двигателя (измерять непосредственно на датчике), Ом | - 10°C-9000 0°C-6000 +10°C-3800 +15°C-3000 +20°C-2500 +25°C-2100 +30°C-1700 +40°C-1200 +60°C-600 +80°C-330 | -10°C-9000 0°C-6000 +10°C-3800 +15°C-3000 +20°C-2500 +25°C-2100 +30°C-1700 +40°C-1200 +60°C-600 +80°C-330 | -10°C-9000 0°C-6000 +10°C-3800 +15°C-3000 +20°C-2500 +25°C-2100 +30°C-1700 +40°C-1200 +60°C-600 +80°C-330 | -10°C-9000 0°C-6000 +10°C-3800 +15°C-3000 +20°C-2500 +25°C-2100 +30°C-1700 +40°C-1200 +60°C-600 +80°C-330 |
| Расходомер массы воздуха, независимо от частоты вращения, В | контакты "6"-"7" ЦУУ 2 . 5 | контакты "6"-"7" ЦУУ 2...5 | контакт "3" ЦУУ-масса расх. воз. 2...3 | контакт "3" ЦУУ-масса расх. воз. 2...5 |
| Сопротивление регулятора холостого хода, Ом | 17...25 | 20...30 | 8...12 | |
| - до 1986 года | 40...60 | |||
| - после 1986 года | 17...25 | |||
