Мал. 2.29. Дыяграма механізму фаз газаразмеркавання: 1 - крутоўны момант; 2 – хуткасць рухавіка; 3 – мала і среднеоборотный рухавік; 4 – высокооборотный рухавік; 5 - рухавік з механізмам змены фаз газаразмеркавання
Механізм змены фаз газаразмеркавання забяспечвае аптымальны момант адкрыцця і зачыненні клапанаў паводле ўмоў працы рухавіка шляхам бесперапыннай змены фаз распредвала прывада впускных клапанаў і каленчатага вала (мал. 2.29).

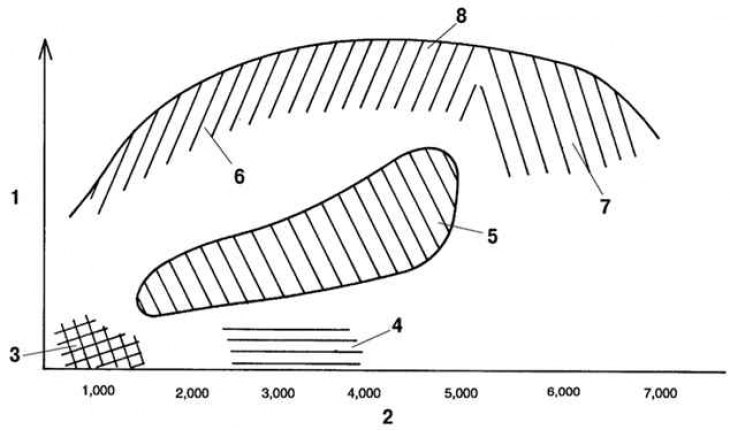

Мал. 2.30. Дыяграма змены фаз газаразмеркавання пры розных дыяпазонах працы рухавіка: 1 - нагрузка; 2 – частата кручэння рухавіка; 3 - дыяпазон халастога ходу; 4 - дыяпазон малых нагрузак; 5 - дыяпазон сярэдніх нагрузак; 6 - дыяпазон вялікіх нагрузак малых і сярэдніх хуткасцяў; 7 - дыяпазон вялікіх нагрузак і высокіх хуткасцяў; 8 - праца пры поўнай нагрузцы
