Ford Ranger
Снимайте детали в порядке их нумерации на сборочном рисунке "Снятие и установка главного тормозного цилиндра (Ford Ranger)".
Снятие и установка главного тормозного цилиндра (Ford Ranger).
1 - разъем датчика низкого уровня тормозной жидкости,
2 - тормозная трубка,
3 - кронштейн,
4 - главный тормозной цилиндр,
5 - кольцевое уплотнение.
Примечание: установка производится в порядке, обратном снятию.
Mazda ВТ-50
1. Отсоедините разъем от датчика низкого уровня тормозной жидкости.
2. Отверните гайки и отсоедините тормозные трубки от главного тормозного цилиндра.
- Момент затяжки — 13 - 22 Нм
3. Снимайте детали в порядке их нумерации на сборочном рисунке "Снятие и установка главного тормозного цилиндра и вакуумного усилителя тормозов (Магда ВТ-50)".

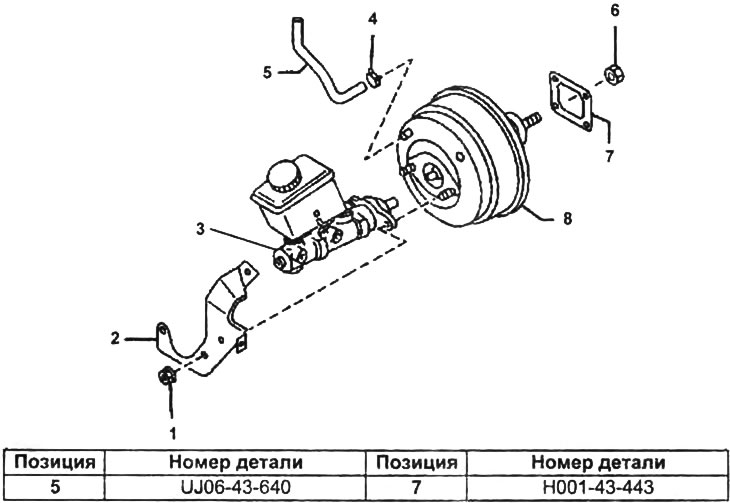

Снятие и установка главного тормозного цилиндра и вакуумного усилителя тормозов (Mazda ВТ-50).
1 - гайка,
2 - кронштейн проводки,
3 - главный тормозной цилиндр,
4 - хомут,
5 - вакуумный шланг,
6 - контргайка вилки педали тормоза,
7 - прокладка,
8 - вакуумный усилитель тормозов.
Примечание: установка производится в порядке, обратном снятию.
