Проверка
Примечание: перед проверкой убедитесь, что топливный бак заполнен полностью, все системы заправлены номинальным количеством жидкости и запасная шина, инструмент и домкрат находятся на своих местах.
1. Установите автомобиль на ровной горизонтальной поверхности.
2. Проверьте износ шин и давление в шинах. При необходимости замените шины и/или отрегулируйте давление в шинах.

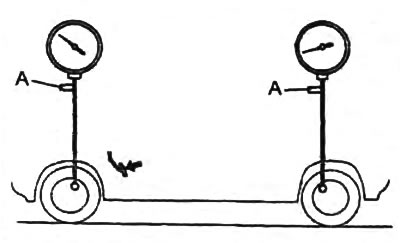

3. Подсоедините манометры к штуцерам суппорта переднего колеса и рабочему цилиндру заднего колеса. Прокачайте собранную систему при помощи клапана "А".
4. Медленно нажимайте на педаль тормоза до тех пор до тех пор, пока давление в контуре переднего колеса не достигнет 4900 кПа.
5. Измерьте давление в контуре заднего колеса.
Давление:

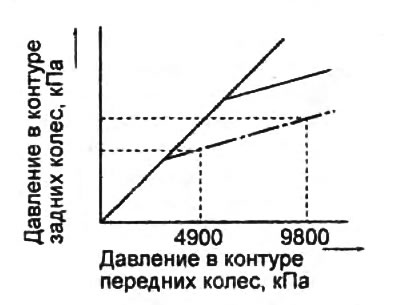

- модели без ABS — 2250 - 2850 кПа
- модели с ABS — 2650 - 3450 кПа
6. Нажмите на педаль тормоза и увеличьте давление в контуре переднего колеса до 9800 ьПа.
7. Измерьте давление в контуре заднего колеса.
Давление:
- модели без ABS — 3130 - 3930 кПа
- модели с ABS — 4700 - 5900 кПа
8. Если давление в контуре заднего колеса не соответствует норме, проведите регулировку.
Регулировка
Примечание: перед регулировкой убедитесь, что топливный бак заполнен полностью, все системы заправлены номинальным количеством жидкости и запасная шина, инструмент и домкрат находятся на штатных местах.

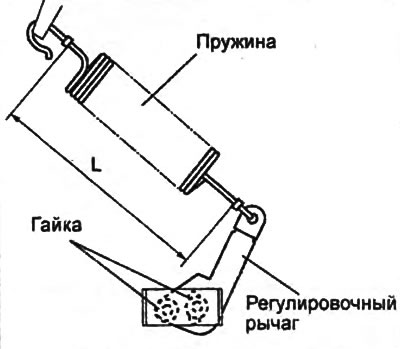

1. Ослабьте гайки, показанные на рисунке, и перемещая регулировочный рычаг отрегулируйте длину пружины.
- Номинальная длина — 175,5-182,5 мм

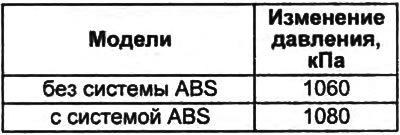

Примечание: при изменении длины пружины на 5 мм давление изменяется на величину, указанную в таблицах ниже.
Примечание: при уменьшении длины пружины давление снижается, при увеличении длины - возрастает.
2. Затяните гайке.
- Момент затяжки — 19 - 59 Нм
3. После проведения регулировке повторите процедуру проверке.
При необходимости замените клапан перераспределения тормозных усилий в зависимости от нагрузки.
Снятие и установка
Внимание:
- Не разбирайте клапан перераспределения тормозных усилий в зависимости от нагрузки.
- Не вращайте гайку "А".
Снимайте детали в порядке мх нумерации на сборочном рисунке "Снятие м установка клапана перераспределения тормозных усилий в зависимости от нагрузки".
Примечание:
- Установка производится в порядке, обратном снятию.
- После установки проведите процедуру регулировки длины пружины.
Примечание по установке

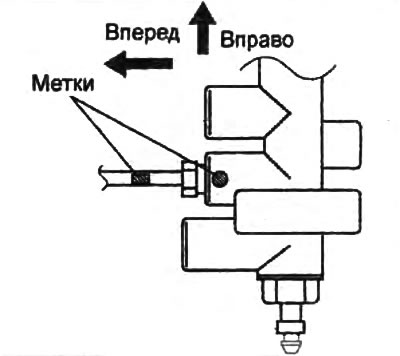

При подсоединении тормозных трубок к клапану перераспределения тормозных усилий совместите метке на трубках и клапане.

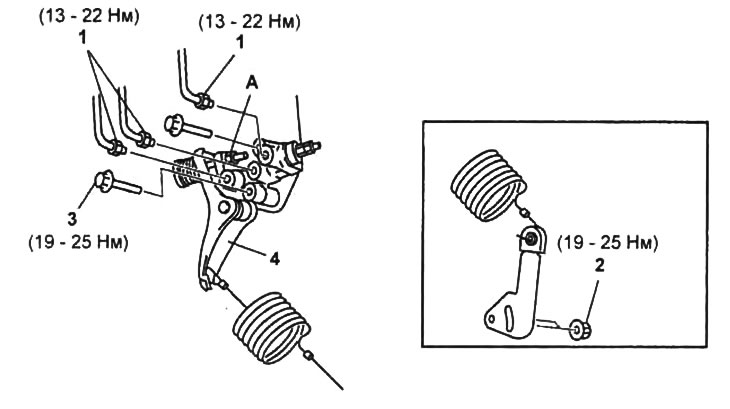

Снятие и установка клапана перераспределения тормозных усилий в зависимости от нагрузки.
1 - тормозная трубка,
2 - гайка,
3 - болт,
4 - клапан перераспределения тормозных усилий в зависимости от нагрузки.
