Внимание: проведение дальнейших ремонтных операций без предварительного снятия датчика частоты вращения колеса (ABS) может привести к повреждению проводки датчика. Для предотвращения повреждения датчика или его проводки перед выполнением основных ремонтных операций снимите датчик частоты вращения колеса и закрепите его в стороне.
Снимайте детали в порядке их нумерации на сборочном рисунке "Снятие и установка суппорта".

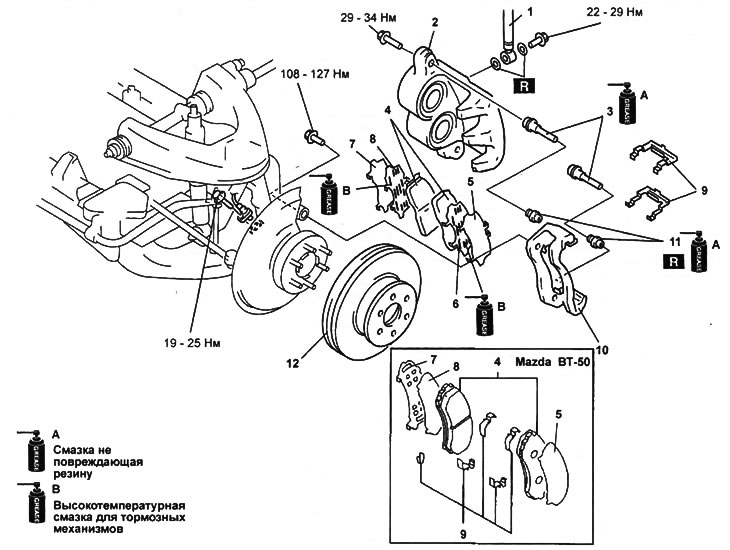

Снятие и установка суппорта.
1 - тормозной шланг,
2 - суппорт,
3 - направляющий палец,
4 - тормозные колодки,
5 - внешняя прокладка,
6 - внешняя антискрипная прокладка,
7 - внутренняя прокладка,
8 - внутренняя антискрипная прокладка,
9 - направляющая колодок,
10 - скоба суппорта,
11 - пыльник,
12 - тормозной диск.
Примечание:
- Установка производится в порядке, обратном снятию.
- После установки нажмите педаль тормоза несколько раз и, вращая колеса от руки, убедитесь в легкости и плавности вращения колее.
Примечания по снятию
1. Снимите направляющие тормозных колодок.

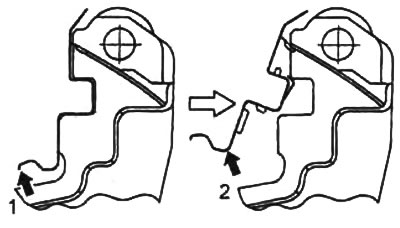

Поднимите конец направляющей в направлении (1). Затем поверните направляющую в исправлении (2) и снимите ее.

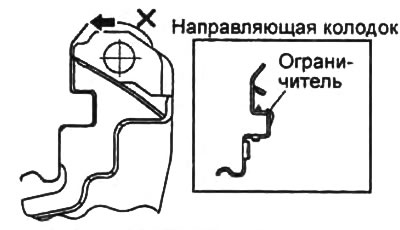

Примечание: не снимайте направляющие тормозных колодок методом, показанным на рисунке. Это приведет к повреждению ограничителя и невозможности поатороого использования направляющей.

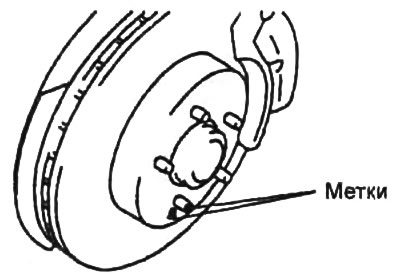

7. Нанесите метки но шпильку крепления колесо и тормозной диск. Снимите тормозной диск.
Примечания по установке
1. Перед установкой тормозного диско очистите контактные поверхности ступицы и тормозного диско от грязи и ржавчины.
2. Установите прокладки.

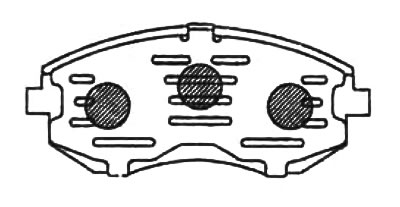

а) Установите антискрипные прокладки на тормозные колодки и нанесите на прокладки высокотемпературную смазку для тормозных механизмов в место, показанные на рисунке.

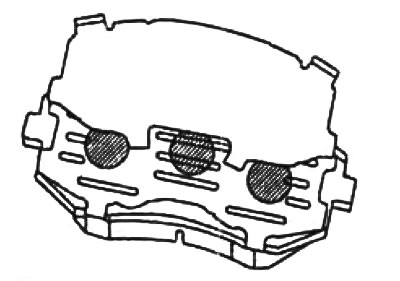

б) Установите прокладку но тормозную колодку.
Внимание: не допускайте попадания смазки на рабочие поверхности тормозной колодки.
3. Установите тормозные колодки.

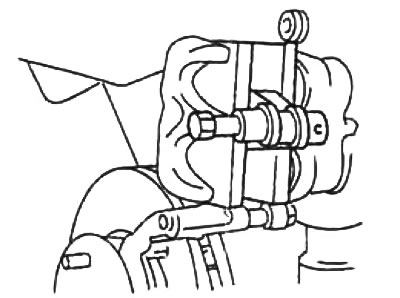

а) При помощи спецприспособления полностью утопите поршни в цилиндры.
б) Установите тормозные колодки.
