Компрессор воздушного кондиционера — снятие и установка* (Mazda MX-6 (GD))

Предупреждение: Поручите специалисту разрядить систему кондиционирования перед началом этой процедуры.

Снятие

1. Отсоедините провод от отрицательной клеммы аккумулятора.

2. Отключите электрический соединитель от компрессора.

3. Снимите приводной ремень компрессора (см. Раздел 1).

4. Поддомкратьте переднюю часть автомобиля и надежно установите ее на осевые подпорки.

4-х цилиндровые двигатели

5. Отсоедините от компрессора подающие и отводящие трубки.

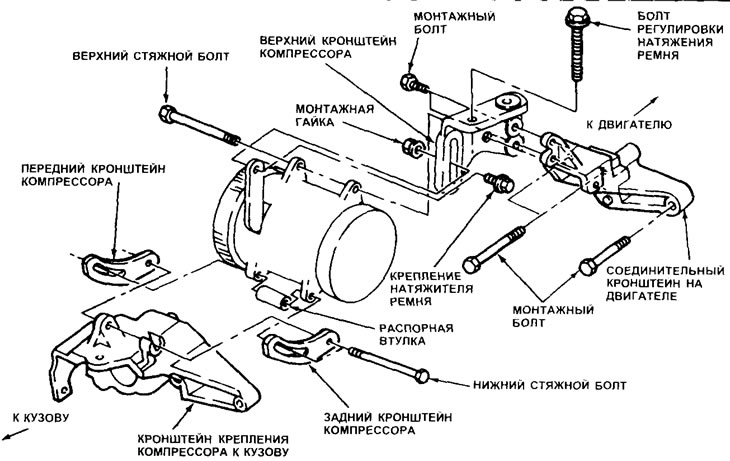

6. Снимите два болта, крепящих верхний кронштейн компрессора к соединительному кронштейну на двигателе (см. иллюстрацию).



7. Снимите регулировочный болт натяжного устройства ремня.

8. Снимите монтажную гайку компрессора на его верхнем кронштейне.

9. Снимите верхний стяжной болт компрессора и отсоедините верхний кронштейн.

10. Снимите нижний стяжной болт с кронштейна, крепящего компрессор к кузову.

11. Снимите компрессор вместе с кронштейнами.

12. Снимите стяжной болт из заднего кронштейна компрессора. Отделите задний кронштейн, распорную втулку и передний кронштейн.

Двигатели V6

13. Снимите кронштейн генератора.

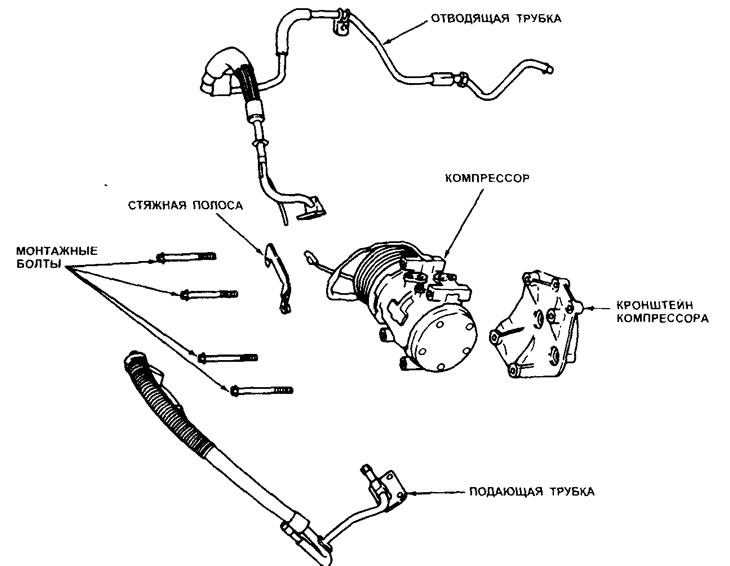

14. Снимите четыре монтажных болта компрессора и стяжную полосу с двумя верхними болтами (см. иллюстрацию).



15. Извлеките компрессор вместе со шлангами из моторного отсека и поместите их на опору радиатора.

16. Снимите четыре болта крепления трубок и отделите трубки. Закупорьте отверстия и снимите компрессор.

Установка

17. Если компрессор нужно заменить, снимите все вспомогательные компоненты и установите их на новый блок.

18. Перед установкой компрессора слейте из него масло и добавьте 100 мл чистого масла. Далее установка производится в обратном снятию порядке.

Примечание: Компрессора модели №10Р15 используют масло Ford E73Z-19557-А или Motorcraft YN-9 (или эквивалент). Компрессоры модели №10Р15А используют масло вязкости 500 Ford №C9AZ-19557-B или Motorcraft YN-2 (или эквивалент).

19. Зарядите систему и проверьте ее работу.
