4-х цилиндровые двигатели
Снятие
1. Отсоедините провод от отрицательной клеммы аккумулятора.
2. Слейте охлаждающую жидкость (см. Раздел 1).
3. Снимите зубчатый приводной ремень (см. Раздел 2А).
4. Открутите болты водяного насоса (см. иллюстрацию) и снимите насос.

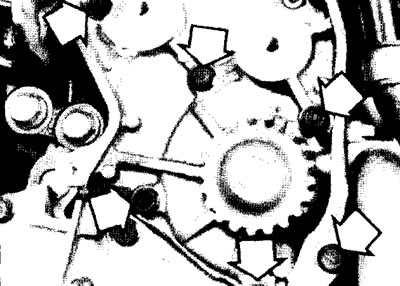

9.4. Снимите монтажные болты водяного насоса (4-х цилиндровый двигатель)
Установка
5. Убедитесь, что контактные поверхности блока двигателя и водяного насоса чисты.

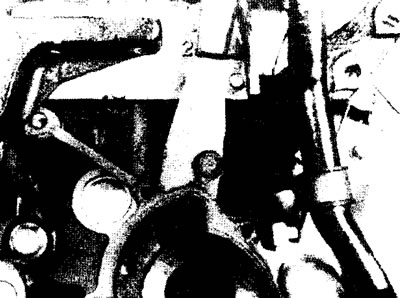

9.5. Счистите все следы старого прокладочного материала
6. Поместите на водяной насос новое кольцевое уплотнения или прокладку (см. иллюстрацию), затем установи'!с сборку водяного насоса на двигатель.

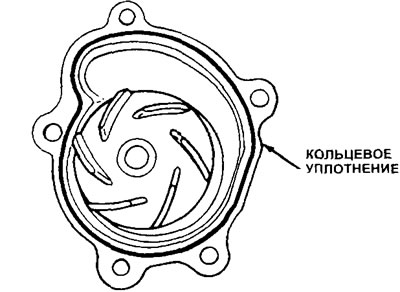

9.6. На одних моделях на насосе используется кольцевое уплотнение, а на других - прокладка
7. Установите болты и зажмите их моментом затяжки, регламентированным Спецификациями.
8. Далее установка производится в образном снятию порядке.
Двигатели V6
Снятие
9. Отсоедините провод от отрицательной клеммы аккумулятора.
10. С лейте охлаждающую жидкость (см. Раздел 1).
11. Прежде чем снимать приводной ремень, ослабьте четыре болта крепления шкива водяного насоса (см. иллюстрацию).

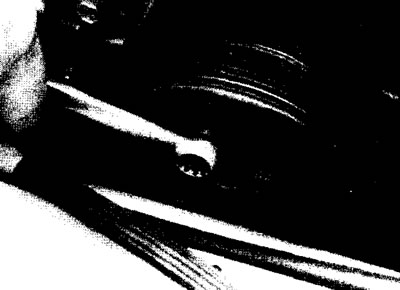

9.11. Перед снятием приводного ремня ослабьте болты шкива водяного насоса
Примечание: Из-за недостаточного зазора снять шкив на этом этапе невозможно. Он останется в рабочем положении пока не будет снята сборка водяного насоса.
12. Снимите приводной ремень (см. Раздел 1).
13. Ослабьте хомуты крепления и отделите от водяного насоса верхний шланг радиатора и шланги отопителя.
14. Отсоедините от стальной трубки насоса нижний шланг радиатора.
15. Снимите стяжной болт крепежного кронштейна водяного насоса (см. иллюстрацию).

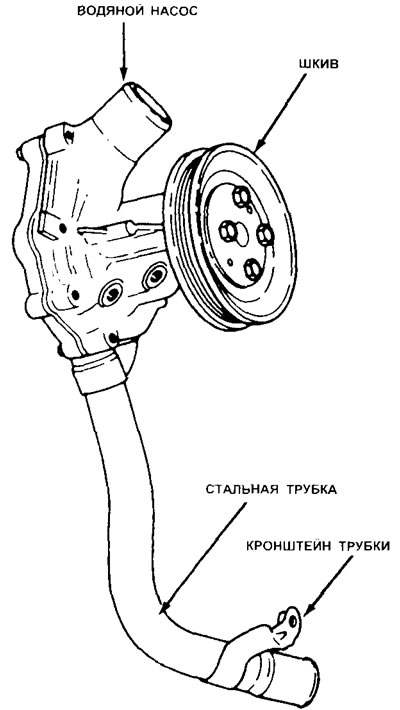

9.15. Водяной насос двигателя V6
16. Сними три монтажных болта водяного насоса (см. иллюстрацию).

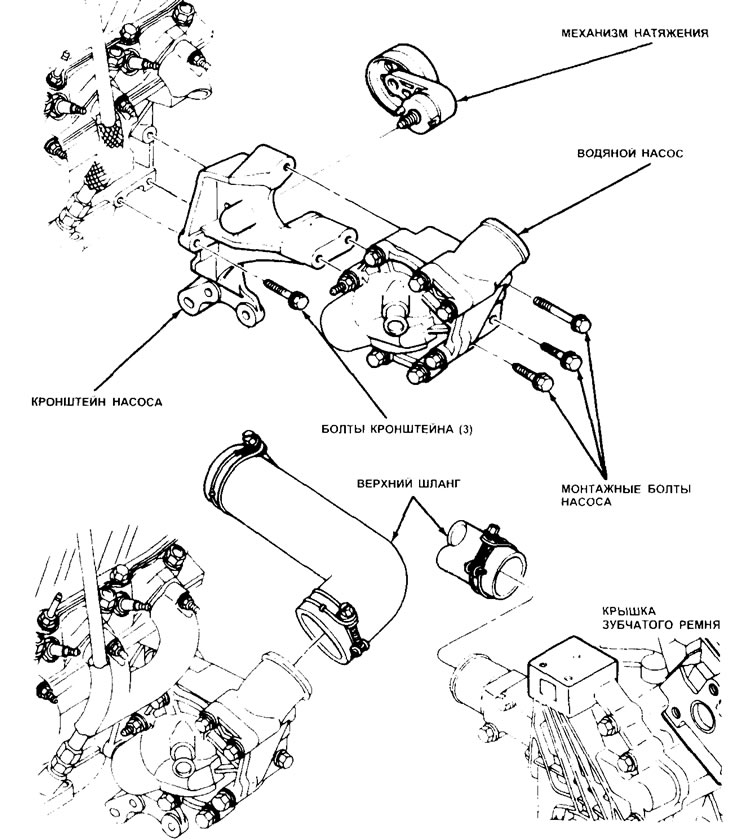

9.16. Крепление водяного насоса двигателя V6
17. Извлеките водяной насое и снимите шкив.
Установка
18. Очисти те совмещающиеся поверхности водяного насоса и крышки.
19. Покрой те прокладку контактным клеем (D7AZ-19В508-А) и установите на место.
20. Установите шкив на ступицу водяного насоса, затем установите на насос крышку.
21. Установите монтажные болты насоса и зажмите их моментом затяжки, регламентированным Спецификациями.
22. Далее установка производится в образном снятию порядке.
23. Установите приводной ремень, затем надежно зажмите болты крепления шкива.
