Сборка мотора нагнетателя
1. Снимите крышку, расположенную под приборной панелью ниже бардачка.
2. Отключите электрический соединитель мотора нагнетателя и отделите шланг (см. иллюстрацию).

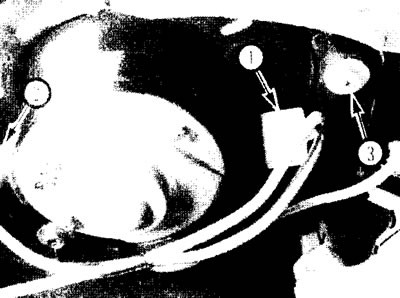

12.2. Детали мотора нагнетателя 1. Электрический соединитель; 2. Шланг; 3. Крепежный винт
3. Открутите крепежные винты мотора нагнетателя по периметру его кожуха и снимите мотор.
4. Снимите стопорную гайку (см. иллюстрацию) и стяните крыльчатку нагнетателя с вала мотора.

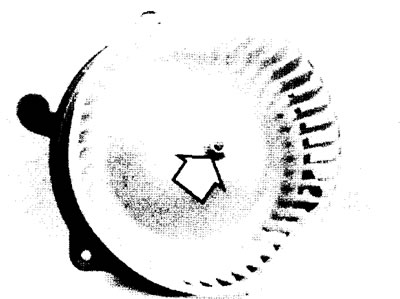

12.4. Снимите стопорную гайку (указана стрелкой) и стяните крыльчатку нагнетателя с вала мотора
5. Установка производится в обратном снятию порядке.
Резистор мотора нагнетателя
6. Отсоедините провод от отрицательной клеммы аккумулятора.
7. Для получения доступа к резистору и ограничителю нагрева, снимите крышку, размещенную под бардачком. Резистор мотора нагнетателя и ограничитель нагрева (см. иллюстрацию) уставов лены на корпусе отопителя слева от нагнетателя.

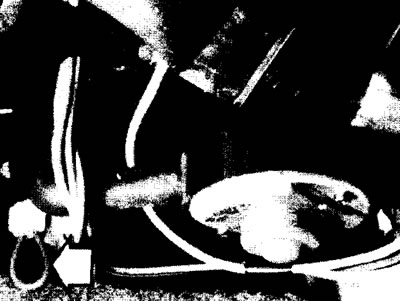

12.7. Резистор нагнетателя (указан стрелкой) размещен рядом с его мотором
8. Отключите электрический соединитель от сборки резистора и снимите резистор с корпуса отопителя.
9. Установка производится в обратном снятию порядке.
