Оглавление: Панель управления ⇓ Выключатель вентиляции салона ⇓
Примечание: Следующие процедуры применимы только к автомобилям без кондиционера и автомобилям с механической системой обогрева/кондиционирования салона.
Панель управления
1. Отсоедините провод от отрицательной клеммы аккумулятора.
2. Снимите пластину отделки (см. иллюстрацию).

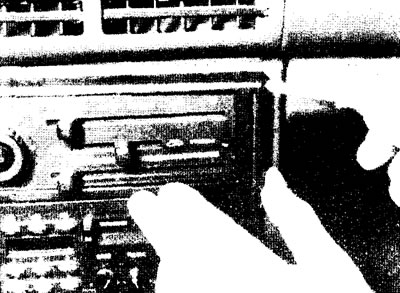

11.2. Мягко подцепите пластину отделки
3. Снимите четыре винта, крепящие панель управления к приборной напели (см. иллюстрацию).

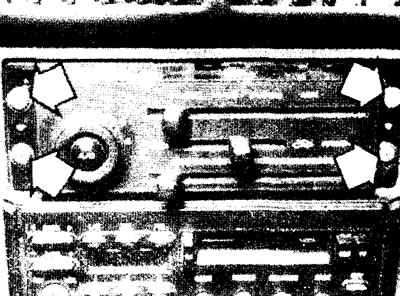

11.3. Снимите крепежные винты (указаны стрелками)
4. Снимите боковые панели центрального пульта (см. иллюстрации).

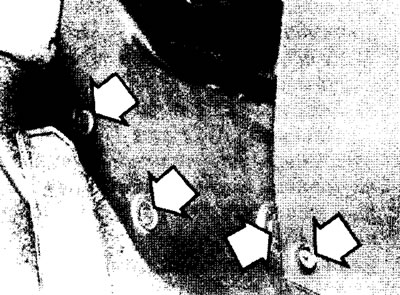

11.4а. Снимите винты крепления левой боковой панели центрального пульта

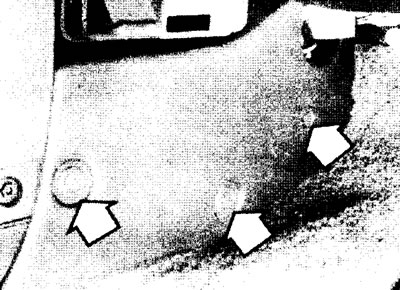

11.4b. Снимите винты правой боковой панели центрального пульта
5. Отделите тросик функции REC/FRESH (рециркуляция подача свежего воздуха) от сборки заслонки воздухораспределителя (см. иллюстрацию).

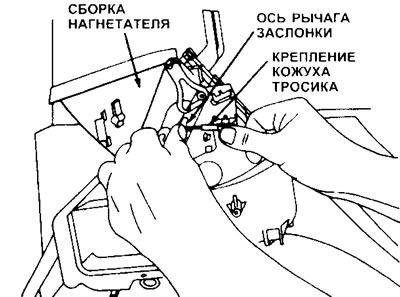

11.5. Тросик функции REC/FRESH находится справа от центрального пульта

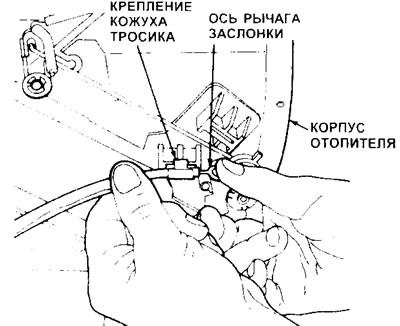

6. Отсоедините тросик регулировки температуры от воздухораспределителя на правой стороне корпуса отопителя (см. иллюстрацию).
7. Отделите тросик смены функции от сборки переключающей заслонки на левой стороне корпуса отопителя (см. иллюстрацию).

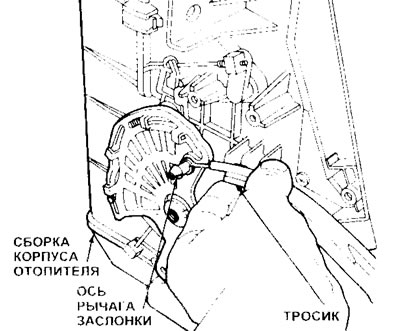

11.7. Отсоедините тросик смены функции
8. Извлеките панель управления и тросики из приборной напели. Отметьте расположение тросиков.
9. Отсоедините электрические соединители на обратной стороне панели управления (см. иллюстрацию).

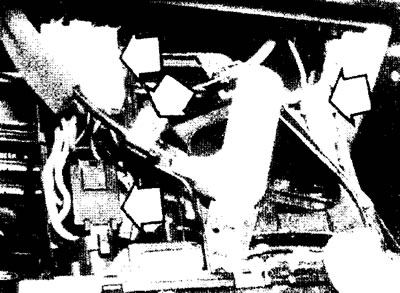

11.9 Извлеките сборку панели управления насколько возможно и отделите тросики и соединители электропроводки (указаны стрелками)
10. Установка производится в обратном снятию порядке. Проверьте действие панели управления перед заключительной затяжкой крепежных деталей.
Выключатель вентиляции салона
11. Снимите панель управления как описано выше.
12. Стяните рукоятку выключателя вентиляции с вала (см. иллюстрацию).

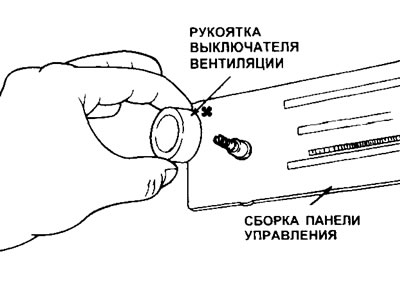

11.12. Снимите рукоятку
13. Снимите с вала выключателя соединительную гайку (см. иллюстрацию).

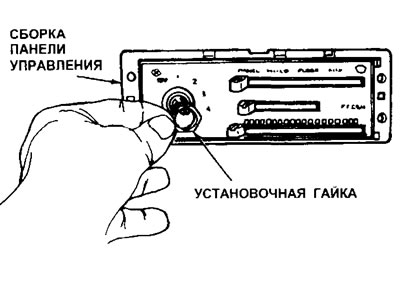

11.13. Снимите установочную гайку
14. Отключите электрический соединитель выключателя вентиляции.
15. Извлеките выключатель из сборки панели (см. иллюстрацию).

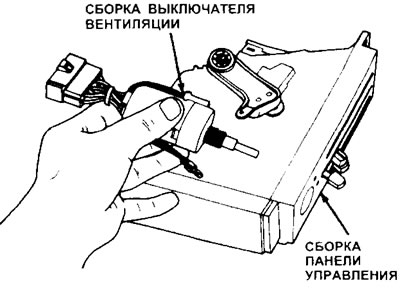

11.15. Вытяните выключатель с обратной стороны панели управления
16. Установка производится в обратном снятию порядке.
