Разборка
1. Открутите винты крепления и снимите крышку с задней части насоса (см. иллюстрацию).

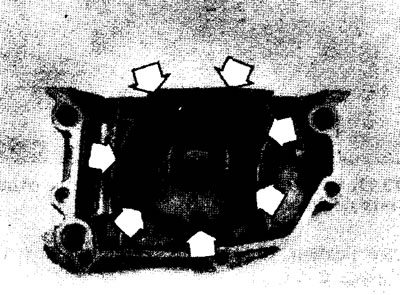

21.1. Открутите винты крепления крышки (стрелки)
2. Извлеките шестерни из корпуса насоса.
3. Закрепите корпус насоса в тисках, снимите обжимное кольцо и сборку плунжера (см. иллюстрацию).

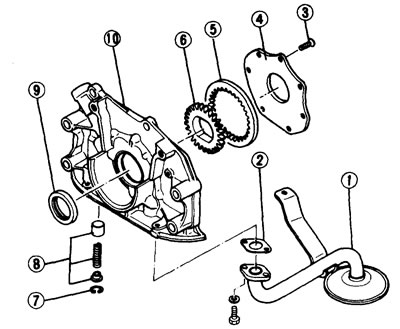

21.3. Компоненты масляного насоса 1. Сетчатый фильтр; 2. Прокладка; 3. Винт; 4. Крышка; 5. Внешняя шестерня; 6. Внутренняя шестерня; 7. Обжимное кольцо; 8. Сборка плунжера; 9. Сальник; 10. Корпус насоса
[Изначальная версия статьи на сайте MAZBOOK]
Осмотр
4. Промойте части масляного насоса.
5. Проверьте состояние компонентов насоса.
6. Измерьте зазор между полумесяцем и зубцами внутренней шестерни, между полумесяцем и зубцами внешней шестерни, между внешней шестерней и корпусом насоса и между шестернями и крышкой насоса (см. иллюстрации).

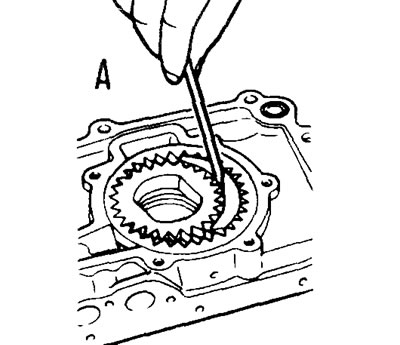

21.6а. Проверка зазора между внутренней шестерней и полумесяцем

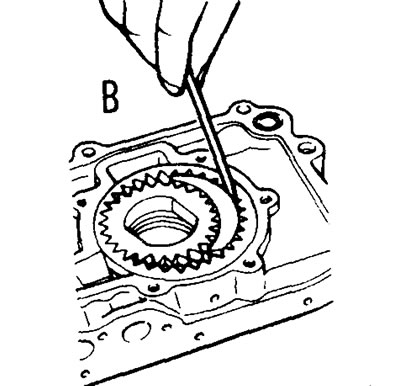

21.6b. Проверка зазора между внешней шестерней и полумесяцем

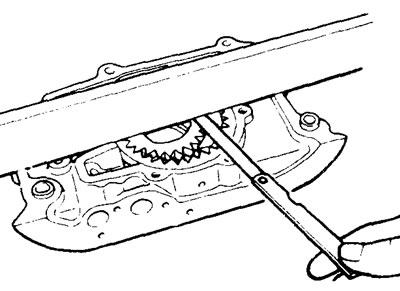

21.6с. Проверка зазора между шестернями и крышкой насоса
Сборка
7. Установите сборку плунжера и обжимное кольцо.
8. Установите шестерни, на внешней шестерне имеется метка. Эта метка должна быть обращена к крышке.
9. Смажьте полость шестерни. Установите крышку насоса, надежно зажмите винты.
