Головка блока цилиндров — снятие и установка* (Mazda MX-6 (GD))

Примечание: При ослаблении или удалении болтов крепления головки блока цилиндров двигатель должен быть холодный.

Снятие

1. Сбросьте давление в топливной системе (см. Раздел 4), и отсоедините отрицательный провод от аккумулятора.

2. Снимите свечи зажигания, слейте охлаждающую жидкость из двигателя и радиатора (см. Раздел 1).

3. Снимите клапанную крышку, сборки коромысел и распредвал (см. Главы 3,10 и 11).

4. Снимите распределитель (см. Раздел 5) и задний кожух (см. Главу 12).

5. Снимите впускной коллектор (см. Главу 15).

6. Проверьте головку блока цилиндров. Отметьте расположение оставшихся компонентов и отсоедините их (трубки, тросики, шланги или провода).

7. Снимите выпускной коллектор (см. Главу 16) или сборку турбогенератора (см. Раздел 4).

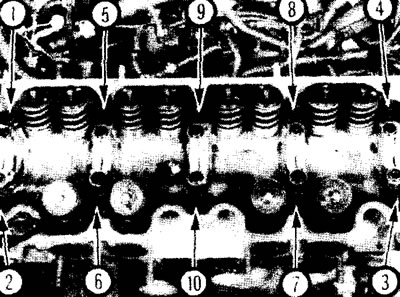

8. Ослабьте в показанной последовательности болты крепления головки блока цилиндров на несколько оборотов (см. иллюстрацию).



9. После того, как все болты освободятся, снимите их с головки.

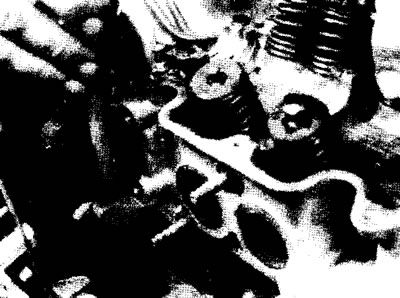

10. Если головка блока цилиндров не поднимается, вставьте молоток между выступом головки и блоком и отделите ее (см. иллюстрацию).



11. Снимите головку с блока цилиндров, удалите прокладку.

Установка

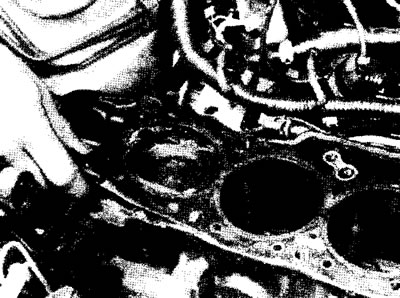

12. Удалите остатки прокладки с блока двигателя и головки цилиндров (см. иллюстрацию). Очистите резьбу болтов крепления головки и отверстия под них в блоке, чтобы грязь не воздействовала на момент затяжки при сборке.

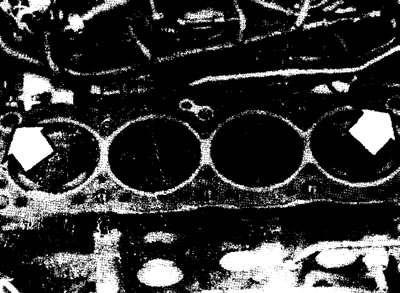

13. Разместите новую прокладку (см. иллюстрацию) на блоке и установите головку блока цилиндров.

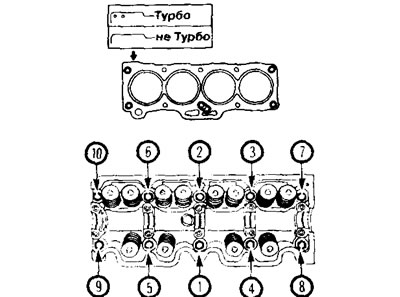

14. Вставьте болты крепления головки, и в показанной последовательности зажмите их моментом затяжки, указанным в Спецификациях (см. иллюстрацию).



15. Остальные действия установки проводите в обратной снятию последовательности.

16. Залейте охлаждающую жидкость, замените масло и фильтр (см. Раздел 1).
