Оглавление: Снятие ⇓ Установка ⇓
Снятие
1. Отсоедините отрицательный провод аккумулятора.
2. Ослабьте гайки переднего правого колеса.
3. Заблокируйте задние колеса, примените стояночный тормоз. Поднимите переднюю часть автомобиля, закрепите ее надежно на подпорках.
4. Снимите правое переднее колесо и внутренний брызговик крыла.
5. Слейте моторное масло и замените фильтр (см. Раздел 1).
6. Отсоедините и опустите отводящую выхлопную трубу и снимите кронштейн (см. иллюстрацию).

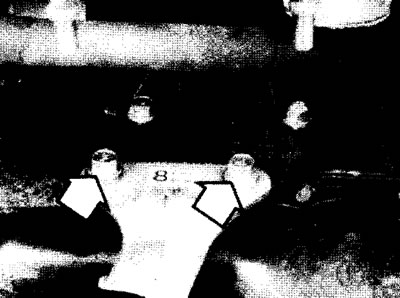

19.6. Открутите болты кронштейна крепления выхлопной трубы (стрелки)
7. Снимите фиксатор, крепящий картер сцепления к двигателю.
8. Снимите крышку доступа к картеру сцепления (см. иллюстрацию 8.4а).
9. Открутите болты крепления поддона (см. иллюстрацию).

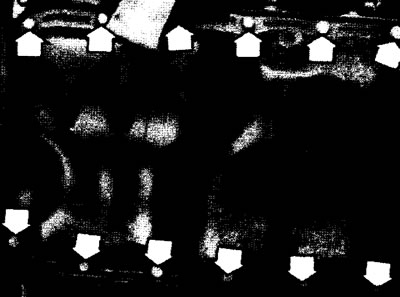

19.9. Открутите болты (стрелки) вокруг поддона (вид снизу)
10. Присоедините лебедку и приподнимите двигатель. Открутите кронштейн (см. Главу 24) и поднимите двигатель настолько, чтобы поперечина не мешала снятию поддона (см. иллюстрацию).

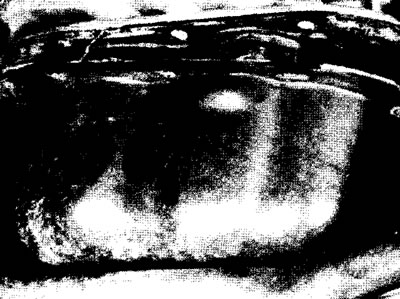

19.10. Если двигатель не поднять, поддон нельзя будет удалить из-за поперечины
11. Отделите поддон от картера. Если сделать это не получается, аккуратно вставьте нож между поддоном и блоком цилиндров. Будьте очень осторожны, не повредите совмещающиеся поверхности или установочный фланец поддона.
12. Снимите масляный поддон с двигателя.
13. Открутите сетчатый фильтр и маслоотражатель (см. иллюстрации).

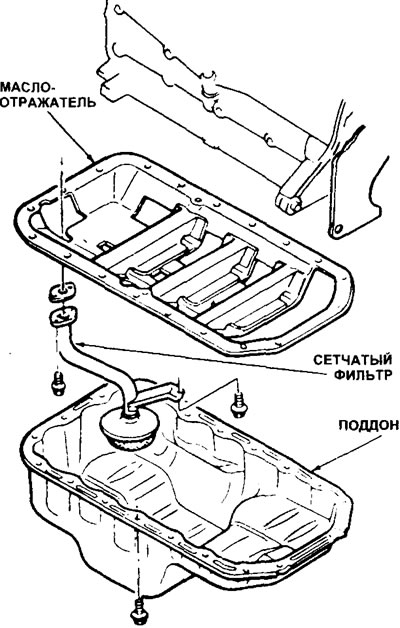

19.13а. Компоненты поддона

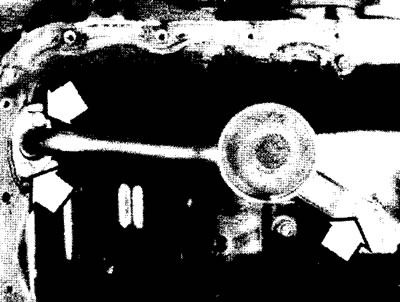

19.13b. Открутите болты крепления сетчатого фильтра (стрелки)

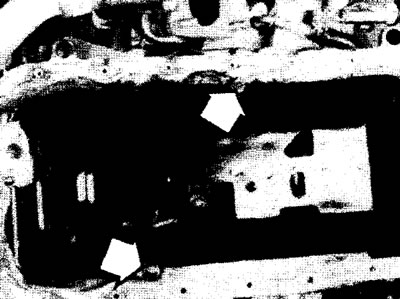

19.13с. Открутите два болта (стрелки) и отделите дефлектор
14. Удалите старую прокладку. Промойте компоненты, проверьте их состояние. Проверьте, чтобы фланец поддона не был деформирован.
Установка
15. Нанесите герметик шириной 6 мм на совмещающуюся с дефлектором поверхность поддона.
16. Установите на место поддон, дефлектор, сетчатый фильтр и прокладку, закрутите болты крепления. Зажмите болты моментом затяжки, указанным в Спецификациях.
17. Остальные действия установки проводите в обратной снятию последовательности.
18. После установки заполните двигатель необходимым количеством и типом масла, запустите его и проверьте на наличие утечек.
