Предупреждение: Перед разъединением топливопроводов и стыков необходимо уменьшить давление в топливной системе (см. Главу 2). Не курите и не пользуйтесь открытым огнем.
Примечание: Электрический топливный насос и его цепь являются частью системы EEC- IV. Из-за сложности системы полная диагностика и ремонт возможны только в специализированной мастерской.
1. Перед началом этой процедуры всегда проверяйте, чтобы в баке было топливо и чтобы не было утечек топлива.
2. Самый простой способ определить, работает ли электрический топливный насос, состоит в следующем. Попросите помощника поворачивать ключ в замке зажигания, а Вы сами приложите ухо к заливной горловине и слушайте звуки. Должен быть слышен характерный треск, указывающий на работу насоса. Если ничего не слышно, перейдите к следующему пункту.
3. Найдите инерционный включатель (выключатель топливного насоса) в заднем углу багажного отделения под ковриком (см. иллюстрации). Мультиметром проверьте, имеется ли питание на насосе (см. иллюстрацию). Если выключатель размыкает цепь, повторно замкните его или замените.

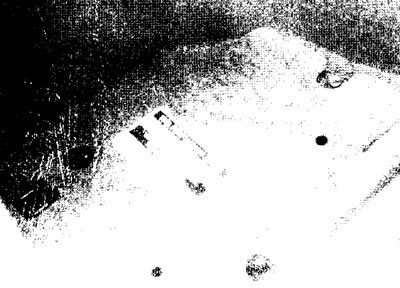

4.3а. Выключатель топливного насоса размещен в багажном отделении под этой крышкой

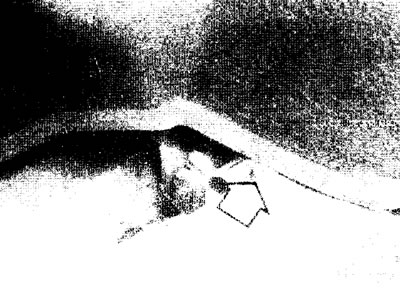

4.3b. Монтажный болт выключателя виден при снятой крышке (стрелка)
Статья перепечатана с портала [Mazbook]
4.3с. Проверьте контакты выключателя на замыкание
4. Снимите подушку заднего сидения и крышку блока (см. иллюстрацию). Мультиметром проверьте зажимы заземления и контакты проводов (см. иллюстрацию).

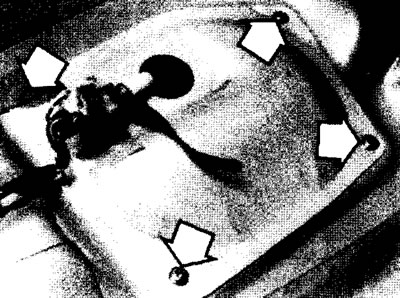

4.4а. Открутите винты крепления крышки (стрелки)

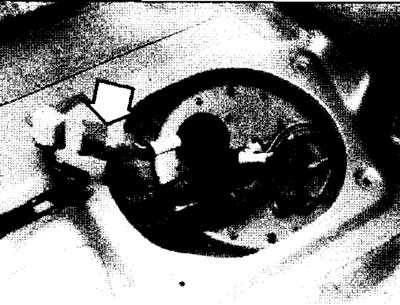

4.4b. Земляной провод - черный, и положительный - белый (или белый с красной полосой)
5. Если нет обрыва, значит неисправен насос, - замените его (см. Главу 7).
6. Если имеется обрыв, проверьте цепь насоса. Установите перемычку между положительной клеммой аккумулятора и насосом. Заземлите отрицательную клемму насоса. Он должен заработать.
7. Если насос работает, значит где-то между аккумулятором и зажимом насоса имеется обрыв в цепи. Для поиска обрыва см. Схемы электрических соединений в конце книги.
8. Если насос не работает, замените его (см. Главу 7).
9. Любые дальнейшие проверки электрического топливного насоса, реле или цепи поручите дилеру или специалисту по электрооборудованию автомобиля.
