Предупреждение: Перед разъединением топливопроводов в топливной системе необходимо сбросить давление (см. Главу 2).
1. Сбросьте давление в топливной системе (см. Главу 2).
2. Снимите подушку заднего сиденья. Отключите электрический соединитель и открутите клапанную крышку (см. иллюстрацию 4.4а).
3. Очистите область вокруг топливного насоса от грязи. Отсоедините шланги от насоса (см. иллюстрацию).

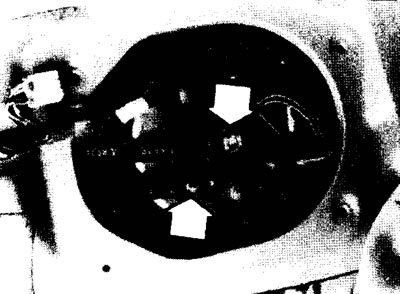

7.3. Отсоедините топливопроводы (стрелки)
4. Открутите винты и извлеките топливный насос из бака.
5. Удалите прокладку.
6. Если этот топливный насос будет устанавливаться снова, снимите сетчатый фильтр, промойте его в топливе, затем втолкните образно на место (см. иллюстрацию). Если будет устанавливаться новый насос, то в нем уже имеется новый сетчатый фильтр.

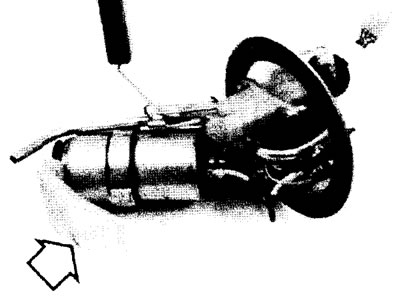

7.6. Сетчатый фильтр (стрелка) установлен в основании насоса
7. Если топливный насос будет меняться на новый, открутите болт и снимите зажим, отсоедините электропроводку и шланг (см. иллюстрацию).

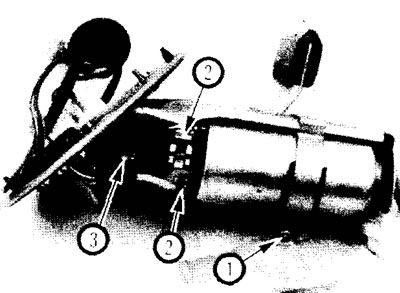

7.7. Снимите зажим, электропроводку и шланг 1. Болт ремня; 2. Электрические соединители; 3. Хомут крепления
8. Очистите верхний фланец топливного насоса и верхнюю часть бака.
9. Установка проводится в обратном порядке. Перед установкой прокладки смажьте ее.
