4-х цилиндровые модели
1. Отсоедините конец тросика от рычага дросселя (см. иллюстрацию).
9.1. Поверните дроссель, чтобы ослабить натяжение тросика, и извлеките его из паза
2. снимите крепежные кронштейны тросика, размещенные около корпуса дросселя и на правом конце впускной камеры (см. иллюстрацию).

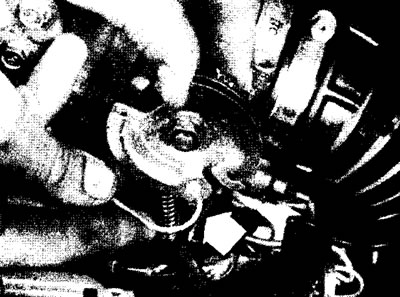

9.2. Отсоедините тросик дросселя от кронштейна
3. Если автомобиль оборудован системой управления скоростью движения, отсоедините тросик системы от педали газа.
4. Сожмите блокировочные шпонки и отсоедините конец тросика от педали.
5. Сожмите блокировочные шпонки на перегородке и снимите тросик.
6. Установка тросика проводится в обратном порядке. Защелкните соединители и соедините концы тросика.
7. Измерьте люфт педали (см. иллюстрацию). Ослабьте контргайку, отрегулируйте люфт, как показано и повторно затяните контргайку.

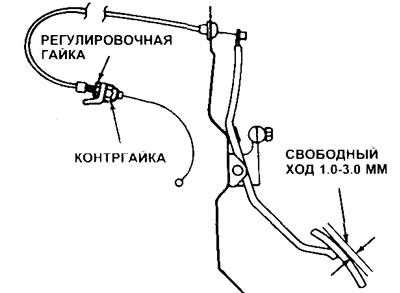

9.7. Чтобы отрегулировать свободный ход, ослабьте контргайку и поверните регулировочную гайку
8. попросите помощника нажать педаль газа до упора. В это время проверьте, чтобы дроссельная заслонка была полностью открыта. В случае необходимости, ослабьте контргайку (см. иллюстрацию), отрегулируйте педаль и повторно затяните контргайку.

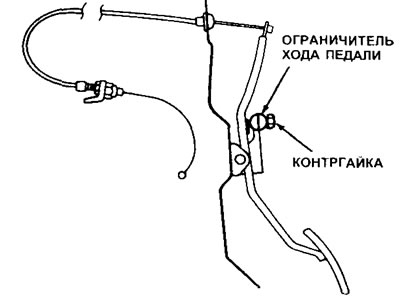

9.8. Ослабьте контргайку и отрегулируйте ограничитель хода педали для полностью открытого дросселя
Модели V6
9. Отсоедините кабель от отрицательной клеммы аккумулятора.
10. Снимите крышку корпуса дросселя (см. иллюстрацию).

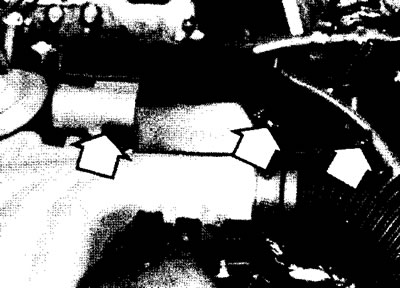

9.10. Снимите крепления крышки (стрелки), чтобы получить доступ к тросику дросселя
11. Отсоедините тросик дросселя от рычага, вставив отвертку между тросиком и стойкой на рычаге дросселя (см. иллюстрацию).

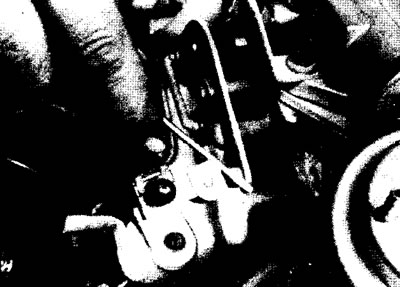

9.11. Чтобы отделить тросик от рычага, вставьте отвертку между концом тросика и стойкой, затем поверните ее - и тросик вытолкнется
12. Отсоедините тросик системы управления скоростью движения от тросика газа, если имеется.
13. Открутите винт, закрепляющий кожух тросика к подвеске кронштейна крепления двигателя (см. иллюстрацию) и отсоедините тросик. Удалите сборку тросика (см. иллюстрацию).

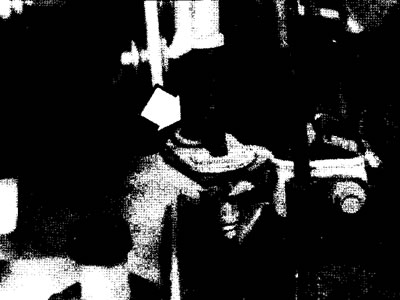

9.13а. Чтобы отсоединить тросик от кронштейна, открутите болт фиксатора (стрелка) и вытяните тросик из паза
Статья перепечатана с портала: MAZBOOK

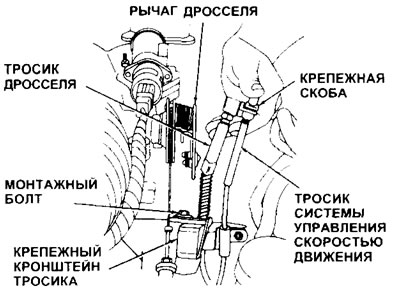

9.13b. После того, как все будет отсоединено, вытяните сборку тросика из кронштейна
14. Отсоедините нейлоновой втулки от рычага газа.
15. Отделите кожух тросика от перегородки, сжимая две шпонки и вталкивая его в салона автомобиля.
16. Установка проводится в обратном порядке. Перед запуском двигателя, проверьте работу тросика.
