ШРУСы и их чехлы — замена и переборка* (Mazda MX-6 (GD))

  • Главная
  • Мазда
  • MX-6 GD (1987-1992)
  • Трансмиссия
  • Сцепление и приводные валы
  • ШРУСы и их чехлы — замена и переборка*
0
1. Снимите приводной вал с автомобиля (см. Главу 11).

2. Зажмите приводной вал в тисках.

Губки тисков должны быть закрыты древесиной или ветошью, чтобы предотвратить повреждение приводного вала.

Внутренний ШРУС и чехол



Шарнир Rzeppa (механическая трансмиссия)



Переборка

3. Перережьте хомуты (см. иллюстрации) и снимите чехол (см. иллюстрации).

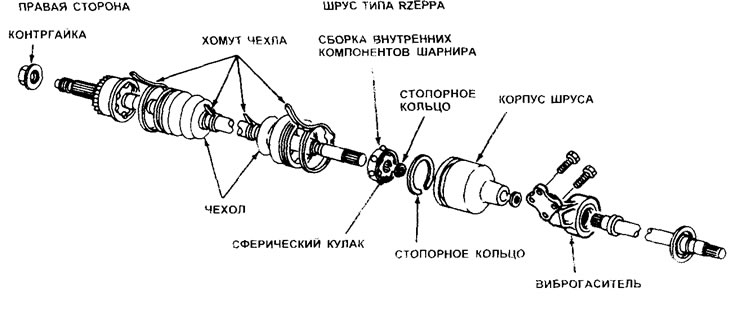

12.3а. Компоненты правого приводного вала (механическая трансмиссия)

12.3а. Компоненты правого приводного вала (механическая трансмиссия)

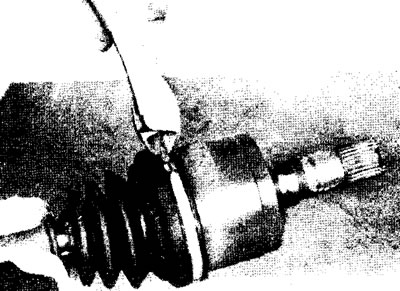

12.3b. Перережьте хомут чехла

12.3b. Перережьте хомут чехла

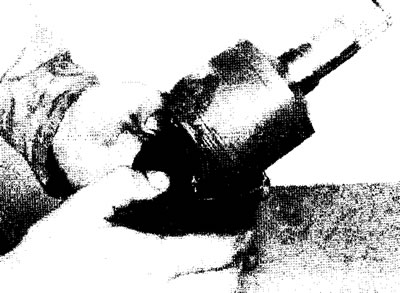

12.3с. Стяните чехол с приводного вала

12.3с. Стяните чехол с приводного вала


4. Нанесите метки выравнивания на корпус ШРУСа, сферический кулак, сепаратор и вал, чтобы обеспечить последующую установи (см. иллюстрацию).

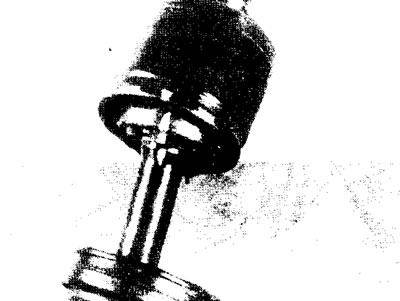

12.4. Нанесите на корпус ШРУСа, сферический кулак, сепаратор и вал метки выравнивания

12.4. Нанесите на корпус ШРУСа, сферический кулак, сепаратор и вал метки выравнивания


5. Извлеките из корпуса шарнира стопорное кольцо (см. иллюстрацию).

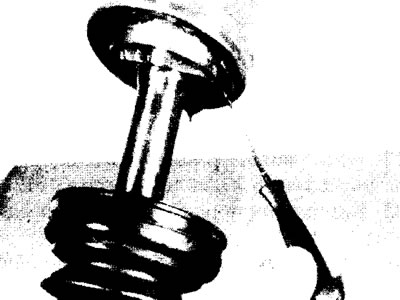

12.5. Извлеките из корпуса шарнира стопорное кольцо ...

12.5. Извлеките из корпуса шарнира стопорное кольцо ...


6. Снимите корпус шарнира со сборки внутренних компонентов (см. иллюстрацию).

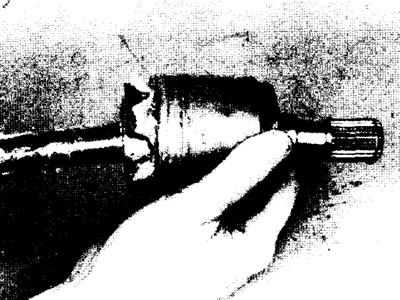

12.6. ... затем снимите корпус шарнира - будьте готовы подхватить ведущие шарики, т.к. они могут…

12.6. ... затем снимите корпус шарнира - будьте готовы подхватить ведущие шарики, т.к. они могут выпасть


7. Извлеките из канавки в конце вала стопорное кольцо, используя специальные плоскогубцы (см. иллюстрацию).

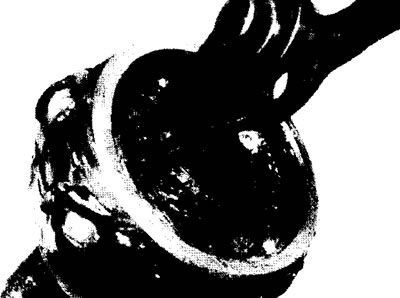

12.7. Снимите с конца вала стопорное кольцо

12.7. Снимите с конца вала стопорное кольцо


8. Стяните сборку внутренних компонентов шарнира с вала.

9. С помощью подходящей отвертки извлеките ведущие шарики шарнира через проемы сепаратора (см. иллюстрацию).

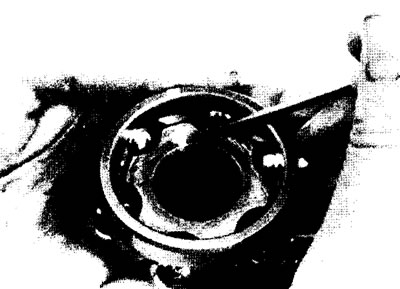

12.9. Извлеките ведущие шарики с помощью отвертки

12.9. Извлеките ведущие шарики с помощью отвертки


10. Совместите грани сферического кулака с проемами сепаратора и извлеките кулак (см. иллюстрации).

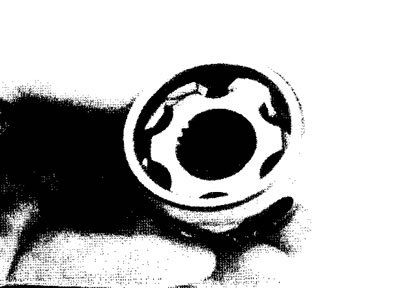

12.10а. Совместите грани сферического кулака с проемами сепаратора ...

12.10а. Совместите грани сферического кулака с проемами сепаратора ...

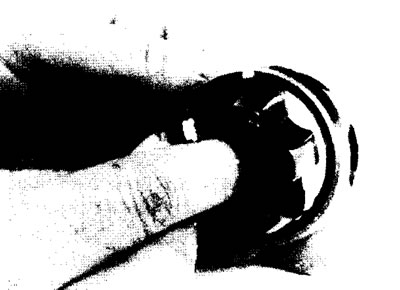

12.10b. ... затем извлеките сферический кулак

12.10b. ... затем извлеките сферический кулак


Осмотр

11. Очистите компоненты растворителем, чтобы удалить все следы смазочного материала. Осмотрите сепаратор, сферический кулак и корпус ШРУСа на наличие точечной коррозии, царапин, трещин, признаков износа и других повреждений. Наличие гладких, заполированных участков вполне допустимо - они не будут влиять на работу ШРУСа (см. иллюстрации).

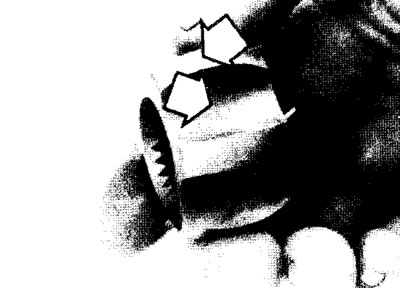

12.11а. Осмотрите грани и канавки кулака на наличие точечной коррозии и царапин

12.11а. Осмотрите грани и канавки кулака на наличие точечной коррозии и царапин

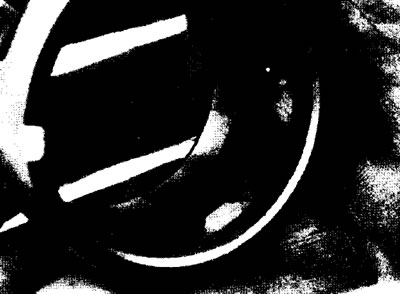

12.11b. Проверьте сепаратор на наличие трещин, точечной коррозии и царапин

12.11b. Проверьте сепаратор на наличие трещин, точечной коррозии и царапин


Сборка

12. Вставьте сферический кулак в сепаратор, ориентировав кулак фаской внутренних пазов к более широкой стороне сепаратора (см. иллюстрацию). Убедитесь, что нанесенные Вами метки выравнивания находятся на той же самой стороне. С овмещать метки пока не обязательно.

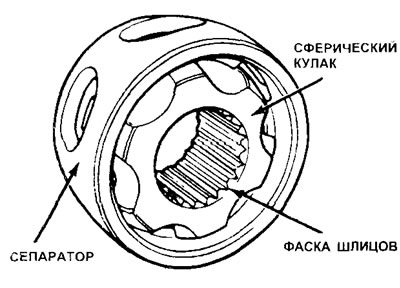

12.12. Фаска шлицов сферического кулака должна быть обращена к стороне сепаратора с большим…

12.12. Фаска шлицов сферического кулака должна быть обращена к стороне сепаратора с большим диаметром


13. Установите ведущие шарики в кулак через проемы сепаратора, нажав на них большим пальцем (см. иллюстрацию). Чтобы шарики не выпали, посадите их на небольшое количество смазки.

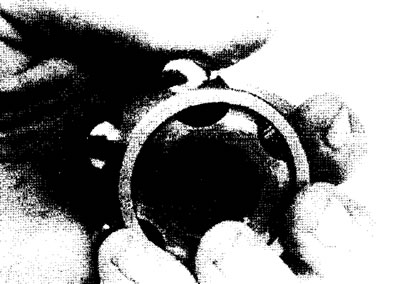

12.13. Установите ведущие шарики в кулак через проемы сепаратора, нажав на них большим пальцем

12.13. Установите ведущие шарики в кулак через проемы сепаратора, нажав на них большим пальцем


14. Оберните шлицы вала липкой лентой, чтобы не повредить чехол при установке. Поместите малый хомут чехла и сам чехол на вал, затем снимите ленту (см. иллюстрацию).

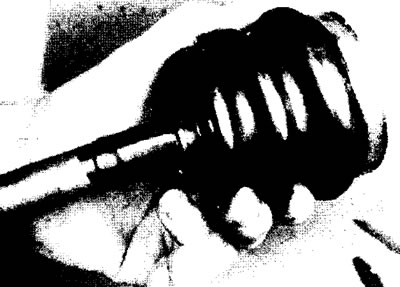

12.14. Оберните шлицевой участок вала липкой лентой, чтобы не повредить чехол при установке

12.14. Оберните шлицевой участок вала липкой лентой, чтобы не повредить чехол при установке


15. Установите сборку внутренних компонентов шарнира более широкой стороной (на неё нанесены метки) наружу.

16. Установите стопорное кольцо в канавку. Убедитесь, что кольцо село надежно, попытавшись сместить внутреннюю сборку шарнира на вале.

17. Заполните сборку внутренних компонентов и чехол нужным количеством специальной смазки для ШРУСов (обычно она входит в ремкомплект чехла шарнира) (см. иллюстрацию).

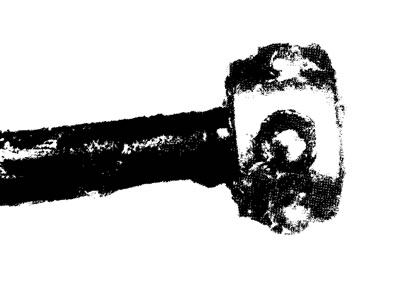

12.17. Наполните сборку внутренних компонентов ШРУСа специальной смазкой

12.17. Наполните сборку внутренних компонентов ШРУСа специальной смазкой


18. Поместите корпус шарнира на сборку внутренних компонентов и установите большое стопорное кольцо.

19. Удалите смазку из установочной канавки хомута чехла на корпусе шарнира. Поместите узкий конец чехла в углубление на валу. Установите другой конец чехла на корпус ШРУСа и переместите корпус по валу, чтобы добиться нужной рабочей длины чехла (см. иллюстрацию).

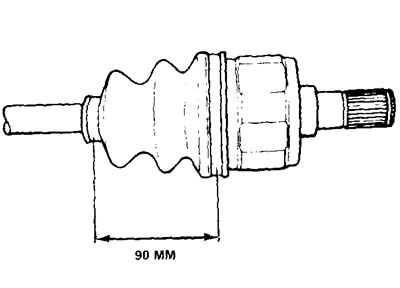

12.19. Отрегулируйте рабочую длину ШРУСа (расстояние между хомутами чехла)

12.19. Отрегулируйте рабочую длину ШРУСа (расстояние между хомутами чехла)


20. Выровняйте давление в чехле, вставив отвертку под край чехла на корпусе ШРУСа (см. иллюстрацию). Не повредите чехол инструментом.

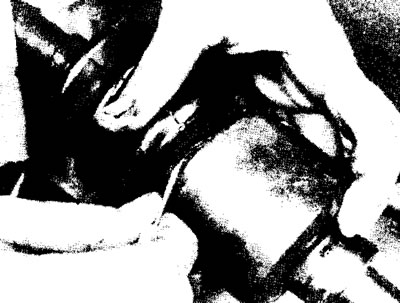

12.20. Выровняйте давление внутри чехла, вставляя небольшую отвертку под край чехла на корпусе…

12.20. Выровняйте давление внутри чехла, вставляя небольшую отвертку под край чехла на корпусе шарнира


21. Установите хомуты чехла и зажмите их, используя специальные клещи (см. иллюстрацию).

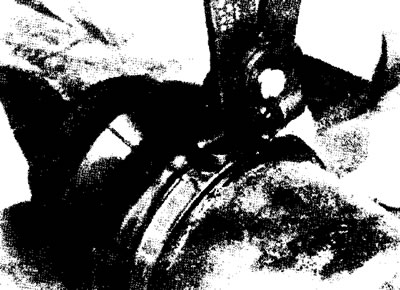

12.21. Затяните хомуты чехла специальными клещами

12.21. Затяните хомуты чехла специальными клещами


22. Установите новое стопорное кольцо на внутренний конец приводного вала (см. иллюстрации 11.14а и 11.14b).

23. Установите приводной вал как описано в Главе 7.

Трипоидный ШРУС (автоматическая трансмиссия)



Переборка

24. Снимите хомуты чехла (см. иллюстрацию) и сместите чехол к центру приводного вала.

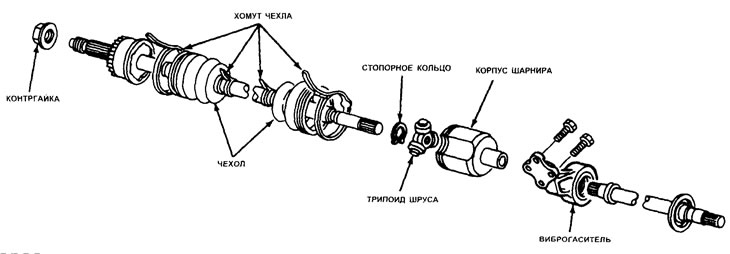

12.24. Компоненты правого приводного вала (автоматическая трансмиссия)

12.24. Компоненты правого приводного вала (автоматическая трансмиссия)


25. Снимите большое стопорное кольцо (см. иллюстрацию).

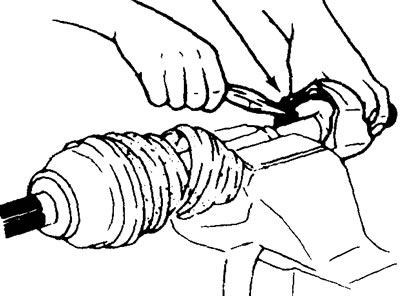

12.25. Снимите большое стопорное кольцо

12.25. Снимите большое стопорное кольцо


26. Нанесите метки выравнивания на корпус шарнира и сборку трипоида (см. иллюстрацию), затем снимите корпус.

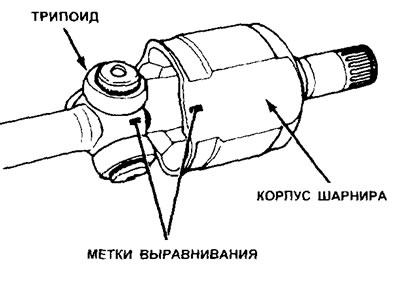

12.26. Нанесите метки на трипоид и корпус шарнира, затем снимите корпус

12.26. Нанесите метки на трипоид и корпус шарнира, затем снимите корпус


27. Нанесите метки выравнивания на трипоид ШРУСа и приводной вал и снимите стопорное кольцо (см. иллюстрацию).

(Исходный текст опубликован на: mazbook)

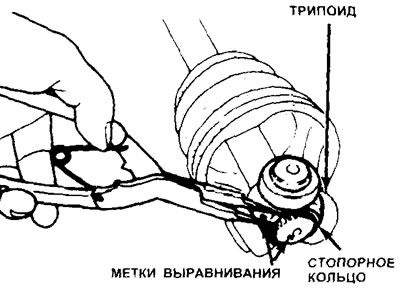

12.27. Нанесите метки выравнивания на трипоид и приводной вал и снимите стопорное кольцо

12.27. Нанесите метки выравнивания на трипоид и приводной вал и снимите стопорное кольцо


28. Закрепите ролики трипоида липкой лентой, чтобы они не слетели, затем сбейте трипоид с приводного вала, используя латунную выколотку и молоток (см. иллюстрацию). Снимите липкую ленту.

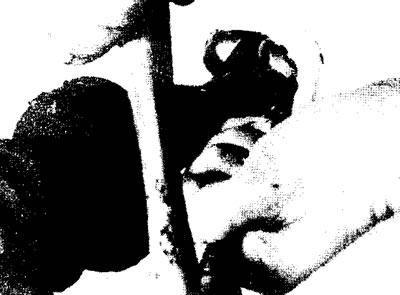

12.28. Закрепите липкой лентой ролики и сбейте трипоид с вала молотком, используя латунную выколотку

12.28. Закрепите липкой лентой ролики и сбейте трипоид с вала молотком, используя латунную выколотку


29. Стяните старый чехол с приводного вала и выбросите его.

Осмотр

30. Удалите смазку из корпуса ШРУСа и с трипоида. Аккуратно снимите по очереди каждый из роликов трипоида и очистите игольчатые подшипники растворителем. Осмотрите ролики, трипоид и корпус шарнира на наличие задиров, точечной коррозии и других признаков износа. Не перепутайте ролики - они составляют с опорами трипоида согласованные пары.

Сборка

30. Покройте специальной смазкой для ШРУСов внутренние рабочие поверхности игольчатых подшипников, чтобы ролики не слез ели при установке сборки. Поместите половину смазочного материала в новый чехол.

32. Оберните пазы приводного вала липкой лентой, чтобы не повредить чехол при установке, затем поместите чехол на вал (см. иллюстрацию 12.14).

33. Совместите метки выравнивания и вгоните сборку трипоида на приводной вал, используя молоток и латунную выколотку.

34. Установите стопорное кольцо.

35. Поместите на трипоид корпус шарнира и установите большое стопорное кольцо.

36. Поместите края чехла в канавки на корпусе шарнира и приводном валу, затем отрегулируйте длину шарнира (см. иллюстрацию 12.9).

37. Выровняйте давление в чехле, вставив затупленную отвертку под край чехла на корпусе ШРУСа (см. иллюстрацию 12.20). Не повредите чехол инструментом.

38. Установите новые хомуты чехла и зажмите их специальными клещами (см. иллюстрацию 12.21).

39. Установите сборку приводного вала (см. Главу 11).

Внешний ШРУС и его чехол



Снятие

40. Действуя как описано в пунктах 1-10, снимите с вала внутренний ШРУС и разберите его.

41. Снимите хомуты чехла внешнего ШРУСа, используя методику, описанную в пункте 3. Стяните чехол с вала.

Осмотр

42. Промойте ШРУС чистым растворителе и просушите компоненты сжатым воздухом.

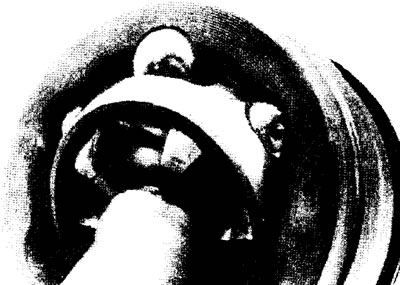

43. Расположите корпус внешнего ШРУСа под углом к приводному валу, чтобы обнажить ведущие шарики, сферический кулак и сепаратор (см. иллюстрацию) Осмотрите рабочие поверхности шариков на наличие признаков износа. Если шарики повреждены или изношены, замените приводной вал.

43. Расположите корпус внешнего ШРУСа под углом к приводному валу, чтобы обнажить ведущие шарики,…


44. Если Ваш автомобиль оборудован ABS, сбейте ротор датчика скорости вращения колеса со старого внешнего ШРУСа и установите сто на новый шарнир, используя латунную выколотку (см. иллюстрацию).

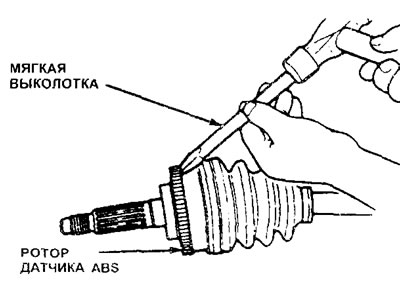

12.43. Удалите старую смазку, проверните сборку внешнего ШРУСа и осмотрите ведущие шарики

12.43. Удалите старую смазку, проверните сборку внешнего ШРУСа и осмотрите ведущие шарики


Сборка

45. Поместите новый чехол внешнего ШРУСа на приводной вал. Оберните липкой лентой шлицы вала, чтобы предотвратить повреждение чехла (см. иллюстрацию 12.14). Когда чехол правильно установлен, заполните специальной смазкой для ШРУСов (входит в ремкомплект для замены чехла) компоненты внешнего шарнира и его чехол. Установите край чехла на корпус шарнира установите новые хомуты (см. иллюстрацию 12.21).

46 Соберите внутренний ШРУС (см. пункты И-22). затем установите приводной вал.
