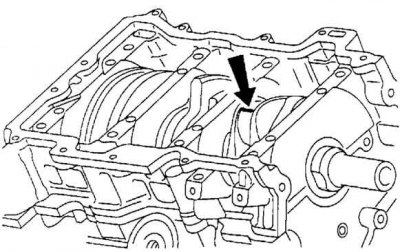

Crtež. 2.170. Mjesto ugradnje kalibrirane plastične žice
Postavite komade kalibrirane plastične žice na vrh rukavaca bregastog vratila, poravnavajući ih duž osi (2.170).
Ugradite ležaj klipnjače i poklopac klipnjače.
Uklonite poklopac klipnjače.
Izmjerite radijalni zazor klipnjače.

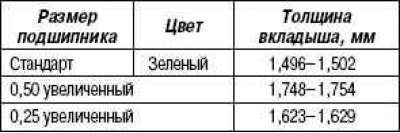

Ako zazor nije unutar specifikacije, zamijenite ležaj klipnjače ili izbrusite osovinu i upotrijebite prevelike ležajeve kako biste održali navedeni zazor.
- Normalni razmak: 0,026–0,052 mm
- Maksimalni razmak: 0,10 mm
