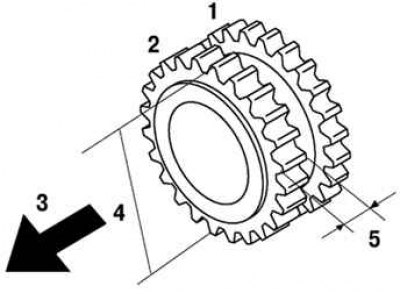

Kreslenie. 2.24. Ozubené koleso kľukového hriadeľa: 1 – hnacie ozubené koleso olejového čerpadla; 2 – hnacie ozubené koleso rozvodového kolesa; 3 – predná časť motora; 4 – vonkajší priemer; 5 – šírka zuba
Ozubené koleso kľukového hriadeľa je vyrobené z vysoko pevnej chrómovej ocele. Pracovná plocha zubov je tvrdená, aby sa zvýšila odolnosť proti oderu na všetkých miestach kontaktu s reťazou. Ozubené koleso kľukového hriadeľa pozostáva z ozubeného kolesa hnacej reťaze, rozvodového kolesa a hnacieho ozubeného kolesa olejového čerpadla, ktoré sú spojené do jedného prvku. Chýba drážka pre pero použitú na inštaláciu ozubeného kolesa (obr. 2.24).
