Odstráňte dosku s otvorom zástrčky.
Odstráňte vysokonapäťový vodič.
Odpojte konektor olejového regulačného ventilu (OCV).
Odmerajte odpor medzi svorkami A a B pomocou ohmmetra.
(Celý text je na webovej stránke: «MAZBOOK.ru»)
Odstráňte ventilačnú hadicu.
Odstráňte kryt hlavy valcov.

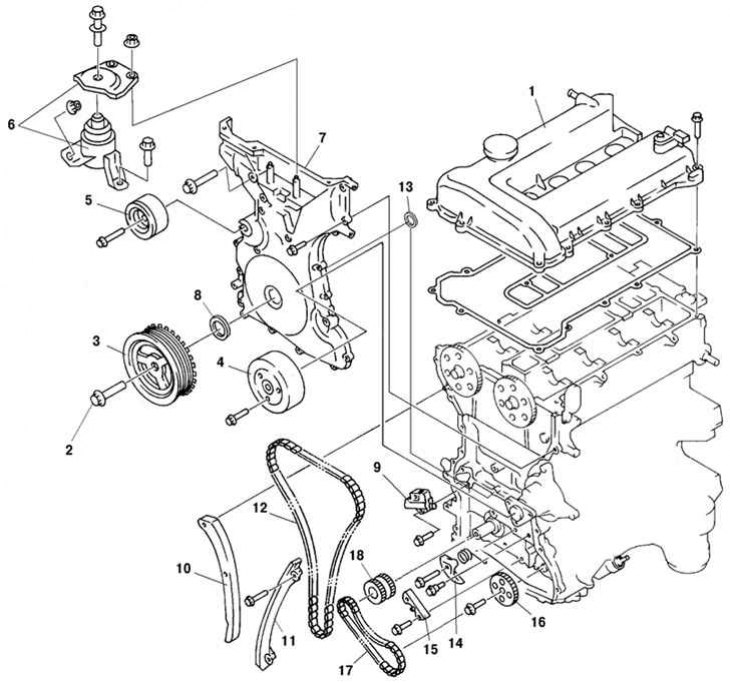

Kreslenie. 2.102. Komponenty pohonnej jednotky, ktoré sa demontujú pri demontáži rozvodovej reťaze: 1 – kryt hlavy valcov; 2 – upevňovacia skrutka remenice kľukového hriadeľa; 3 – remenica kľukového hriadeľa; 4 – remenica čerpadla chladiacej kvapaliny; 5 – napínacia kladka hnacieho remeňa; 6 – gumový držiak motora č. 3 a držiak motora č. 3; 7 – predný kryt motora; 8 – predné olejové tesnenie; 9 – napínač reťaze; 10 – páka napínača; 11 – vedenie reťaze; 12 – rozvodová reťaz; 13 – tesnenie; 14 – napínač reťaze olejového čerpadla; 15 – vedenie reťaze olejového čerpadla; 16 – ozubené koleso olejového čerpadla; 17 – okruh olejového čerpadla; 18 – ozubené koleso vačkového hriadeľa
Odstráňte olejový regulačný ventil (OCV) (ryža. 2.102).

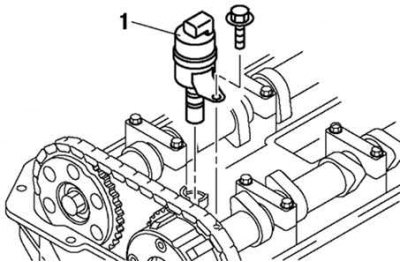

Kreslenie. 2.116. Demontáž olejového regulačného ventilu (OCV): 1 – olejový regulačný ventil (OCV)
Nainštalujte v opačnom poradí ako pri demontáži.
