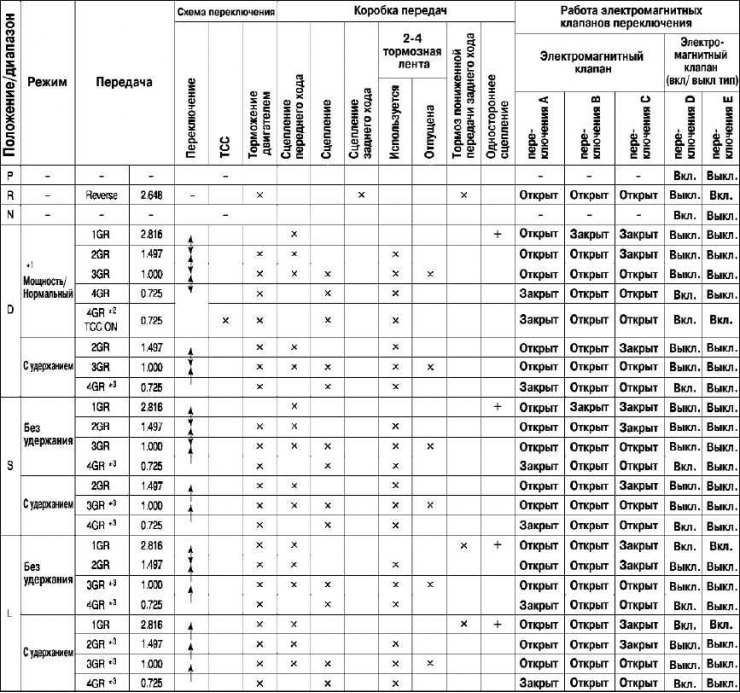

Tabuľka 3.4. Prevádzková mapa automatickej prevodovky FN4A-EL
*1 Automatické prepínanie medzi režimami "výkon" a "normálny" v súlade s rýchlosťou stlačenia pedálu ovládania paliva.
*2 Vykonáva činnosť meniča krútiaceho momentu v normálnom režime.
*3 Aby sa zabránilo pretáčaniu motora pri podraďovaní, radenie sa oneskorí, kým otáčky motora neklesnú na nastavenú rýchlosť.
ґ – funguje
+ – prenáša krútiaci moment len pri pohybe.
Otvorené - prepne tlak v potrubí na tlak spojky.
Zatvorené – uvoľní tlak spojky.
Zapnuté – zahŕňa výstupný kanál a vstupný kanál (solenoid znižujúci tlak).
Vypnuté – obsahuje odtokový kanál a odtokový kanál (odtok z výstupného kanála).
