Увага! Якщо поршень замінюється на новий, замінити поршень, поршневий палець і стопорні кільця одним комплектом.

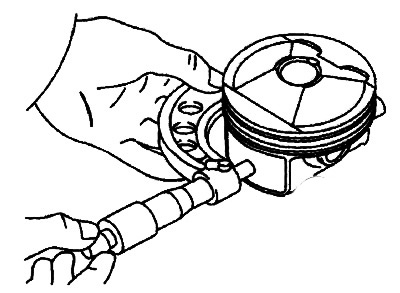

1. Мікрометр виміряти зовнішній діаметр поршня в 8 мм від краю спідниці поршня (область спідниці поршня без покриття) у напрямку упору.
Стандартний зовнішній діаметр поршня: 88.965-88.995 мм.
2. Виміряти діаметр отвору циліндра.
3. Обчислити зазор між поршнем і циліндром, віднімаючи з значення діаметра циліндра значення діаметра поршня. Якщо отримана величина зазору перевищує гранично допустиме значення, замінити поршень або блок циліндрів.
Примітка:
- Стандартний зазор між поршнем та циліндром: 0.025-0.045 мм.
- Гранично допустимий проміжок між поршнем і циліндром: 0.066 мм.

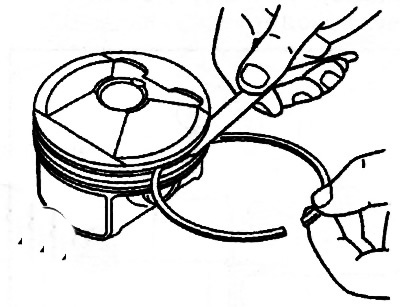

4. За допомогою набору плоских щупів виміряти бічний зазор поршневих кілець у канавках по колу поршня. Якщо виміряний зазор відповідає нормі, замінити поршень чи поршневе кільце.
Примітка:
Стандартний бічний зазор поршневих кілець у канавках поршня:
- Верхнє компресійне кільце: 0,04-0,08 мм.
- Друге компресійне кільце: 0,03-0,07 мм.
- Олійне кільце: 0.04-0.12 мм.
Гранично допустимий бічний зазор поршневих кілець у канавках поршня:
- Верхнє компресійне кільце: 0.12 мм.
- Друге компресійне кільце: 0.10 мм.
- Олійне кільце: 0.17 мм.
