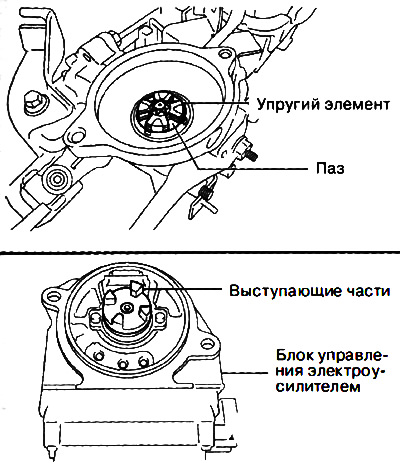

Поместить проставку и упругий элемент на рулевую колонку. Установить блок управления электроусилителем рулевого управления так, чтобы выступающие части ротора блока управления электроусилителем рулевого управления вошли в зацепление с пазами упругого элемента.
Примечание: Если выступающие части ротора блока управления усилителем не входят в зацепление с пазами упругого элемента, провернуть ротор блока управления.

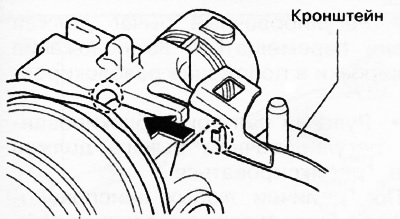

Вставить болт кронштейна в рулевую колонку и установить выступающую часть кронштейна в область установки рулевой колонки.

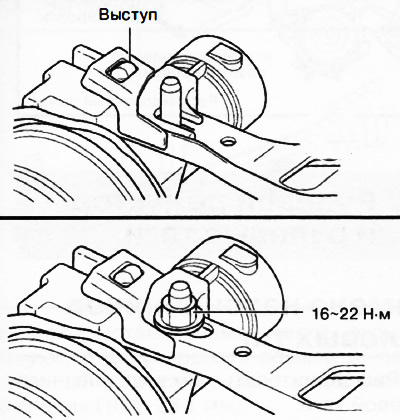

Убедиться в том, что выступ рулевой колонки вставлен в отверстие кронштейна, как показано на рисунке, и затянуть гайку установленным моментом затяжки.
Внимание.
- При установке рулевой колонки соблюдать всю описанную последовательность действий для предотвращения повреждений промежуточного вала.
- Не разблокировать регулировочный рычаг до полной установки рулевой колонки для предотвращения повреждений рулевой колонки.

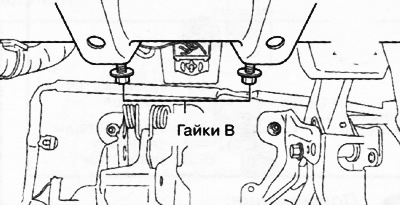

Наживить гайки В на балке приборной панели.

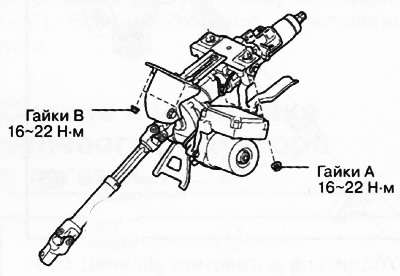

Наклонить рулевую колонку в сборе в сторону наживленных гаек В и зафиксировать её на балке приборной панели, наживив гайку А. Затянуть сначала гайку А, а затем гайки В установленными моментами затяжки.
[Оригинал статьи доступен на: Mazbook.ru]

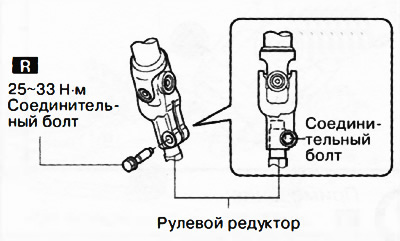

Вставить промежуточный вал в вал-шестерню рулевого редуктора, как показано на рисунке, и затянуть новый болт шарнира.
Примечание:заменять деталь новой после каждого снятия.
Убедиться в том, что передние колеса автомобиля находятся в положении прямолинейного движения, после чего установить рулевое колесо и затянуть новый болт крепления.
Примечание:
Если был заменен блок управления электроусилителем рулевого управления, необходимо выполнить следующее:
- После установки включить зажигание или запустить двигатель и подождать примерно одну минуту чтобы блок управления электроусилителем выполнил автоматическую конфигурацию.
- Выключить зажигание и подождать примерно 3 секунды.
- Включить зажигание (двигатель может быть включен или выключен), чтобы позволить блоку управления выполнить автоматическую конфигурацию.
- Удалить коды неисправностей из памяти блока управления.
