Замечание: Для этого действия потребуется материал для пайки.
1. Снимите стартер как описано в Главе 18 и очистите его снаружи.
2. Открутите два стяжных болта и два коротких винта из крышки якоря. Аккуратно снимите крышку (фото). Снимите шайбы прокладки с якоря.

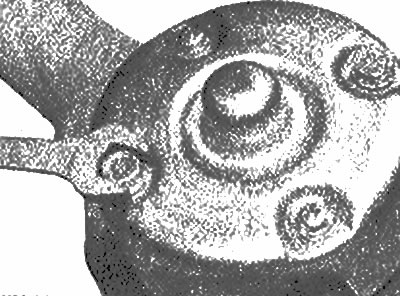

Открутите стяжные болты стартера ... |

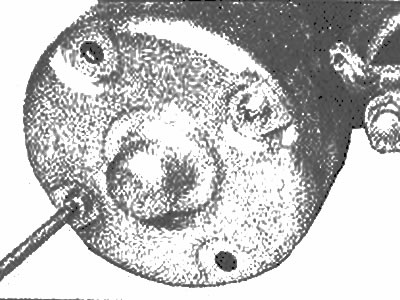

... и короткие винты из крышки якоря |
(Исходный текст можно найти на: MazBook)

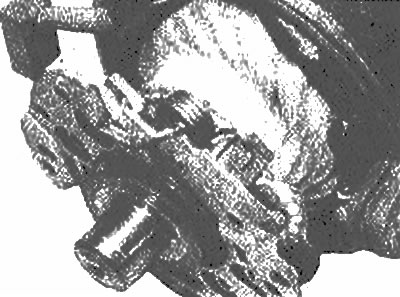

Снятие крышки якоря
3. Теперь щетки могут быть извлечены из их держателей один за другой. Для этого поднимите пружины и вытяните щетки (фото). Измерьте щетки и сравните их длину с данными в Спецификациях.
Оттяните пружину щетки... |
... и снимите щетку |
4. Припаяйте новые щетки. Не допускайте попадания припоя на провода, поскольку это ослабит их гибкость.
5. Почистите коммутатор мягкой ветошью смоченной в растворителе.
6. Сборка производится в обратной последовательности.
