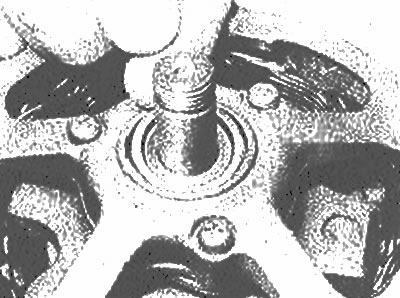

2. Снимите гайку шкива и шайбу (фото).

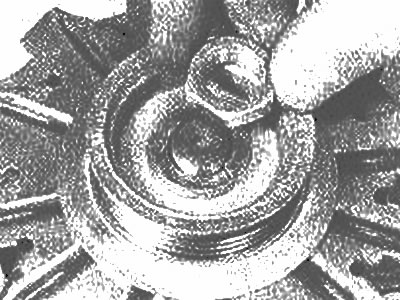

Снятие гайки и шайбы шкива
3. Снимите шкив, вентилятор, прокладку и вогнутую шайбу (фото). Заметьте положение вогнутой шайбы.
Снимите шкив... |
... вентилятор... |
... прокладку ... |

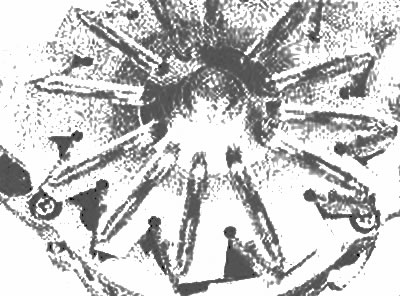

... и внешнюю вогнутую шайбу |
4. Открутите три винта крепления корпуса (фото). Наденьте контактное кольцо и корпус подшипника и снимите кожух привода и ротор, как описано в предыдущей Главе.

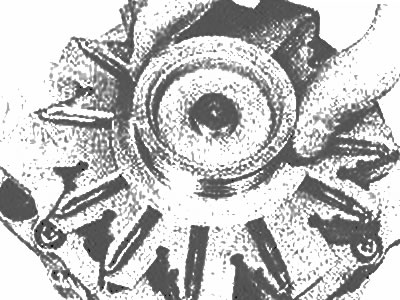

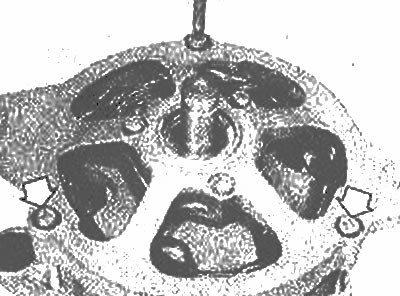

Открутите винт крепления корпуса - другие два винта отмечены стрелками
5. Сбейте ротор с подшипника.
6. Снимите гайку и шайбу с зажима «В». Изнутри корпуса, открутите три винта, которые крепят и крепежный элемент щетки регулятора напряжения. Достаньте статор., и т.д. из корпуса.
7. Если должны быть проведены испытания на статоре или выпрямителе, отсоедините их. Заметьте расположение проводов.
8. Для замены щетки см. Главу 14.
9. Подсоедините мультиметр или контрольную лампу на 12 вольт к проводам статора, чтобы проверить непрерывность цепи. Должна иметься непрерывность между любой парой. Замените статор, если он не проходит испытания.

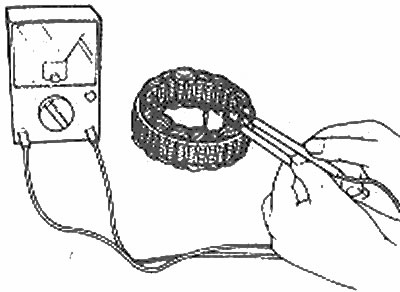

Проверка обмотки статора на непрерывность
10. Осмотрите ротор на предмет повреждений, уделяя особое внимание к кольцам генератора (фото). Небольшой нагар может быть удален мелкой наждачкой, затем протрите их мягкой ветошью смоченной растворителем. Если имеются серьезные повреждения, ротор должен быть заменен.

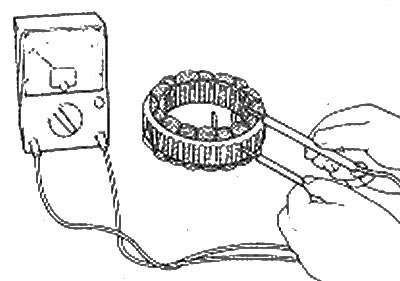

Проверка изоляции между обмотками статора и слоистостью |

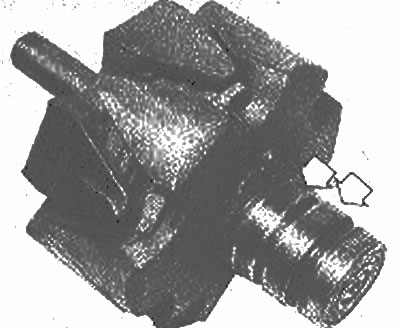

Проверьте кольца генератора (отмененные стрелками) на предмет повреждений |
11. Используйте мультиметр или контрольную лампу, чтобы проверить непрерывность между кольцами генератора. Сравните сопротивление обмотки ротора с данными в Спецификациях. Также проверьте непрерывность между каждым контактным кольцом и слоистостью ротора. Замените ротор, если он не прошел эти испытания.

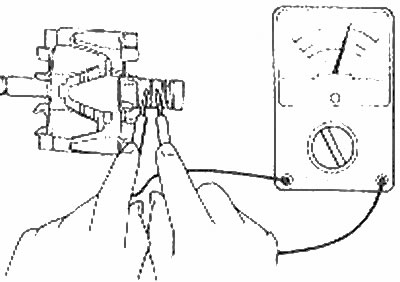

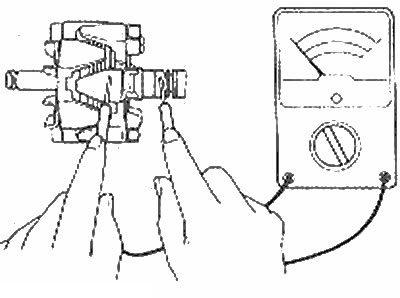

Измерение сопротивления обмотки ротора
12. Проверьте подшипники ротора. Замените их, если они повреждены. Убедитесь, что концевой подшипник контактного кольца установлен правильно.
13. Используя мультиметр или контрольную лампу проверьте пары на непрерывность. Если имеется прерывистость пары, замените целый статор.
14. Спаяйте концы статора регулятора напряжения/щетки и выпрямителя. Установите сборку на корпус, закрепите винтами и гайкой зажим «В».

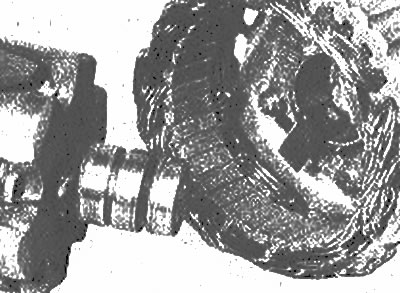

15. Поднимите и закрепите щетки, как описано в предыдущей Главе. Убедитесь, что фиксатор контактного кольца концевого подшипника зафиксировался, смажьте канавку скольжения подшипника, затем нагрейте кожух концевого подшипника контактного кольца и установите ротор (фото).

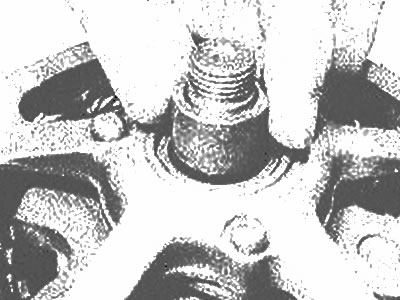

Установка ротора
16. Поместите вогнутую шайбу на оси ротора, проверяя правильность установки (фото). Поместите корпус приводного конца над ротором и осадите его на места. Установите и зажмите три винта корпуса.
Проверка изоляции между обмотками ротора и слоистостью |

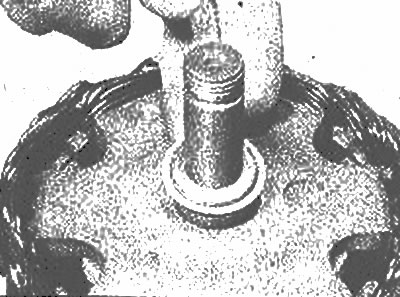

Правильная установка внутренней вогнутой шайбы |
17. Установите другую вогнутую шайбу, прокладку, вентилятор и шкив. Зажмите шкив и установите шайбу и гайку.
18. Выпустите щетки, затем установите генератор (Глава 13).
