![](https://www.mazbook.ru/img/capella/0645.jpg)
Компоненты генератора. В этом типе вентилятор встроен в ротор
1. Винт кожуха; 2. Кожух привода, подшипник и фиксатор (сухарь клапана); 3. Ротор и концевой подшипник контактного кольца; 4. Гайка шкива и шайба; 5. Контактное кольцо конца кожуха и связанные компоненты; 6. Статор; 7. Крепление щетки регулятора напряжения; 8. Выпрямитель
Замечание: Для этой процедуры будет необходим припой.
1. Снимите генератор как описано в Главе 13.
2. Открутите три винта которые скрепляют две половинки корпуса генератора.
3. Нагрейте корпус подшипника до температуры 50° - 60°С, но не перегрейте другие компоненты.
![](https://www.mazbook.ru/img/capella/0646.jpg)
Прогрейте кольцо и корпус подшипника
4. При еще горячем корпусе подшипника , снимите кожух привода и ротор. Будьте внимательны, чтобы не повредить обмотку статора. Убедитесь, что контактное кольцо и сепаратор не потеряны. Очистите кольца генератора мягкой ветошью пропитанной растворителем.
5. Открутите винт крепежного элемента щетки регулятора напряжения (фото). Также открутите гайку и шайбу зажима "В".
![](https://www.mazbook.ru/img/capella/0647.jpg)
Открутите винт кропления регулятора напряжения/щетки
6. Отпаяйте соединительные штанги от выпрямителя, чтобы освободить крепежный элемент щетки регулятора напряжения (фото). Выполняйте распаивание быстро, чтобы не повредить выпрямитель.
![](https://www.mazbook.ru/img/capella/0648.jpg)
Отпаяйте соединительные тяги (стрелка)
7. Снимите блок крепежного элемента щетки регулятора напряжения. Распаяйте старые щетки и припаяйте новые (фото). Когда новые щетки правильно установлены, линия предела полюса должна проектироваться из щеткодержателя на 2-3 мм.

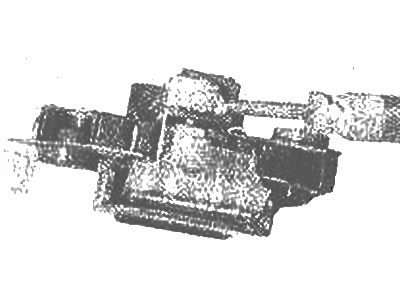

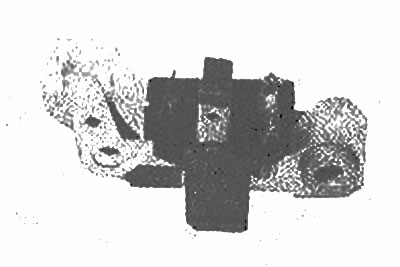

![]() Припаяйте новые щетки | ![]() Правильно установленные щетки |
8. Установите крепежный элемент щетки регулятора напряжения и припаяйте соединительные штанги. Установите гайку, шайбу и пинт крепления зажима «В».
![](https://www.mazbook.ru/img/capella/0651.jpg)
Установка щетки генератора
9. Аккуратно поднимите щетки и держите их поднятыми. Вставьте тонкий стержень или спиральное сверло через отверстие в контактном кольце корпуса (фото).
![](https://www.mazbook.ru/img/capella/0652.jpg)
Для удержания щеток используйте спиральное сверло (отмечено стрелками)
10. Убедитесь что, фиксатор контактного кольца концевого подшипника все еще помещен в смазочной канавке подшипника скольжения.
![](https://www.mazbook.ru/img/capella/0653.jpg)
Убедитесь, что фиксатор контактного кольца концевого подшипника (стрелка ) находится в смазочной канавке (Главы 14 и 16)
11. Установите три пинта которые соединяют две части корпуса и зажмите их.
12. Извлеките стержень, который использовался для удержания щеток (фото).
![](https://www.mazbook.ru/img/capella/0654.jpg)
Извлеките сверло, чтобы отпустить щетки
13. Установите генератор (Глава 13).
