Внимание: Контактные щетки отдельно можно заменить только у генератора Bosch. У других генераторов нужно заменить регулятор напряжения в сборе.
Снятие
Отсоединить отрицательный провод от аккумулятор-ой батареи.
Внимание: При этом будут стерты данные из электронных блоков памяти.

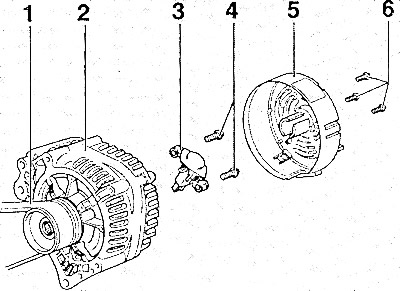

Снять поликлиновый ремень (1).
Снять генератор (2).
Открутить болты (6) защитной крышки генератора (5) и снять крышку.
Открутить винты (4) крепления регулятора напряжения (3) с задней стороны генератора и осторожно вытащить регулятор.

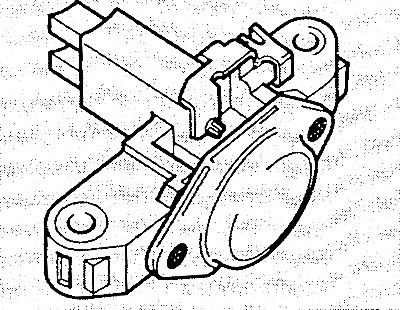

Заменять угольные щетки, когда их длина составляет менее 5 мм, для чего отпаять соединительные провода.
Проверить контактные кольца на износ, при необходимости подточить и отполировать их.
Очистить контактные поверхности и проверить усилие контактных пружин, при необходимости заменив их.
Установка

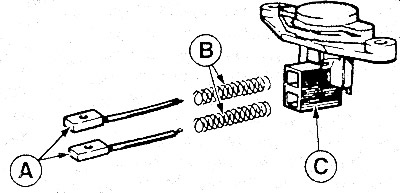

Вставить щетки (А) и пружины (В) в щеткодержатель (С) и припаять провода.
Чтобы при припаивании новых щеток припой не попал в провода, прижать провода щеток плоскогубцами при пайке.
Внимание: Из-за попавшего в провода припоя провода могут стать жесткими и щетки быстро выйдут из строя.
Изолирующая трубка на проводе должна быть пережата рядом с местом пайки.
После установки проверить легкость хода новых угольных щеток в щеткодержателе.
Сначала закрепить регулятор напряжения одним винтом, а затем осторожно прижать в конечное положение закрепить полностью.
Установить защитную крышку генератора.
Установить генератор.
Установить поликлиновый ремень.
